DeBojiongFIS4 UV WAVEFRONT-sensor 200-400nm är ett specialiserat instrument utformat för högprecisionsmätningar i 200–400nm UV- och DEEP UV-band. Med hjälp av en UV-förbättrad detekteringsmodul och UV-resistent optik upprätthåller sensorn en ultrahög 512 × 512 rumslig upplösning och bättre än 2nm RMS-fasmätningsnoggrannhet även vid korta våglängder. Använda en proprietär slumpmässigt kodat gitter och högpresterande rekonstruktionsalgoritm,FIS4 UV Wavefront -sensorErbjuder överlägsen interferensimmunitet, exakt mätprestanda och bred industriell kompatibilitet, vilket möjliggör stabil tillämpning i olika komplexa scenarier.

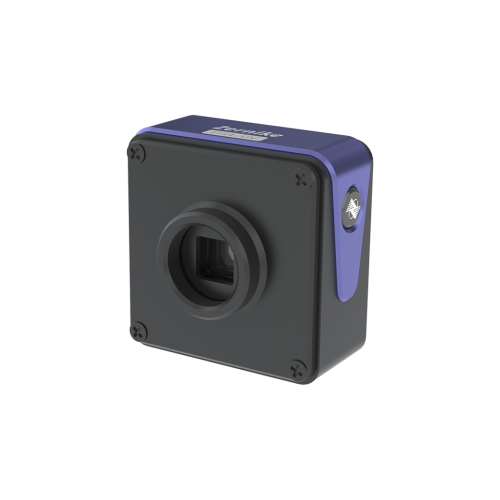

BojiongFIS4 UV WAVEFRONT-sensor 200-400nm Introduktion

TdenBojiong  FIS4 Ultraviolet Wavefront Sensor 200-400nm är vårt företags nya generation av högprecision optisk inspektionsutrustning. Det uppfyller ISO 9001 Systemstandarder för kvalitetshantering och är certifierad av China Institute of Metrology (NIM). Det levereras med en års kvalitetsgaranti. De FIS4 UV Wavefront -sensoranvänder en unik UV-gemensam interferometerstruktur och högdynamisk optisk design, vilket resulterar i utmärkt vibrationsmotstånd och stabilitet. Utan ytterligare mått i vibrationsisolering ger den mycket repeterbara och pålitliga mätningar i krävande applikationer såsom litografimaskinens optisk kalibrering, UV -mikromachining och biokemisk testning. Plug-and-play-drift säkerställer enkel drift och underhåll.

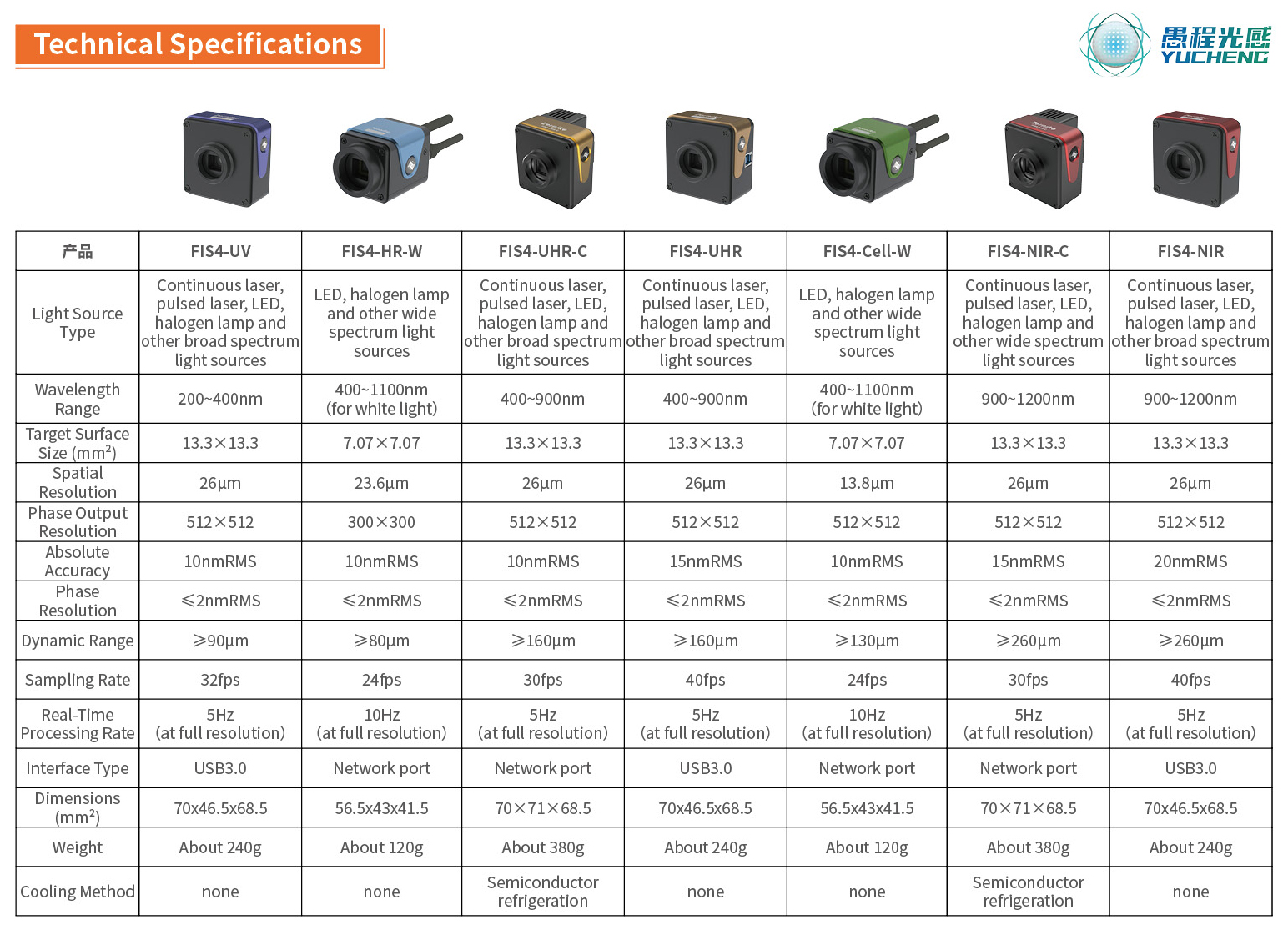

BojiongFIS4 UV WAVEFRONT-sensor 200-400nm Parameter (specifikation)

BojiongFIS4 UV WAVEFRONT-sensor 200-400nm Funktion och tillämpning

Sedan 2006 har professor Yang Yongying's Team vid Zhejiang University ägnat 17 år till utvecklingen av WID-spektrum FIS4-serienvågfrontsensorer, baserat på en gemensamma interferometri-arkitektur och realtidsvågfrontrekonstruktionsalgoritmer. Sensorerna erbjuder följande nyckelfunktioner:

· Ingen optisk vibrationsisolering krävs, vilket säkerställer stark miljöanpassningsbarhet

· Upp till 2nm RMS -fasupplösning för exceptionell noggrannhet

· Single Optical Path Design eliminerar behovet av referensljus, vilket möjliggör plug-and-play-drift

· Kompakt design för enkel integration och distribution

DeFIS4 Ultraviolet Wavefront Sensor 200-400nmär utformad för applikationer inom precision av optisk bearbetning, försvar och halvledartillverkning. Med en hög upplösning på 512 × 512 (262,144) faspunkter, ett brett spektralt svar från 200–400 nm och 10-ram fullupplösning i realtid 3D-skärm, ger det en mycket tillförlitlig vågsavkänningslösning för applikationer som optisk systemavvikelse, optisk kalibrering, kaefer ytinspektion, och optisk sfärlösning för applikationer som optisk systemavvikelse.

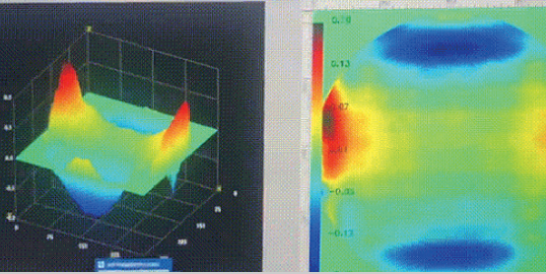

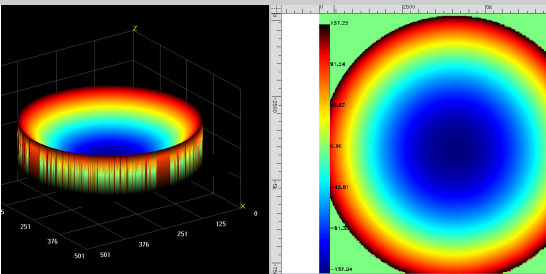

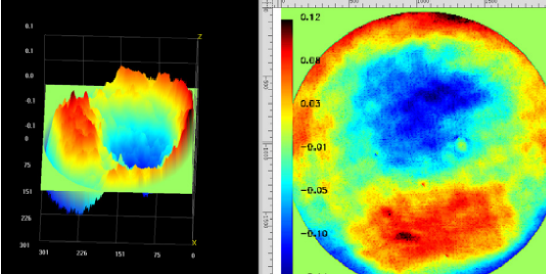

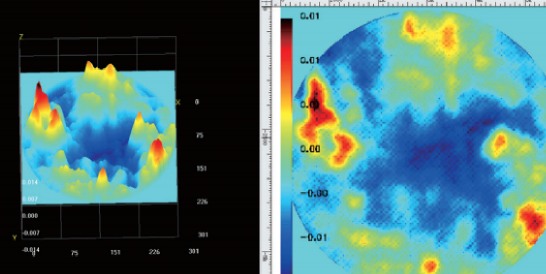

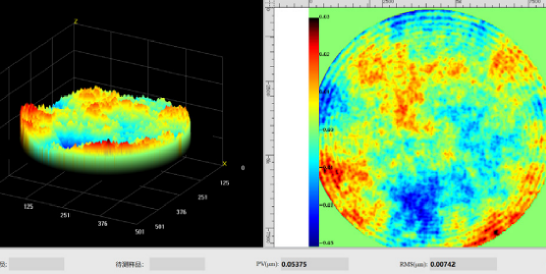

BojiongFIS4 UV WAVEFRONT-sensor 200-400nm Ansökan

BojiongFIS4 UV WAVEFRONT-sensor 200-400nm Information

De FIS4 Ultraviolet Wavefront Sensor 200-400nmär baserad på den patenterade tekniken för slumpmässigt kodad fyrvågs diffraktion, vilket möjliggör verklig mätning av självstråle. Denna teknik förenklar den optiska vägstrukturen avsevärt och stöder inte bara laserljuskällor utan också bredspektrumljuskällor som lysdioder och halogenlampor.FIS4 UV Wavefront -sensor har utmärkt motstånd mot miljöstörningar och kan uppnå stabil mätning med nanoskala precision i vanliga experimentella miljöer utan vibrationsisoleringsanordningar. Jämfört med Hartmann -sensorer baserade på mikrolensuppsättningar,FIS4 UV Wavefront -sensor uppnår betydande förbättringar i flera prestandadimensioner: högre faspunktupplösning (upp till 262 144 poäng), bredare spektralt anpassningsområde, större mätdynamiska intervall och uppenbara fördelar i omfattande kostnadsprestanda.

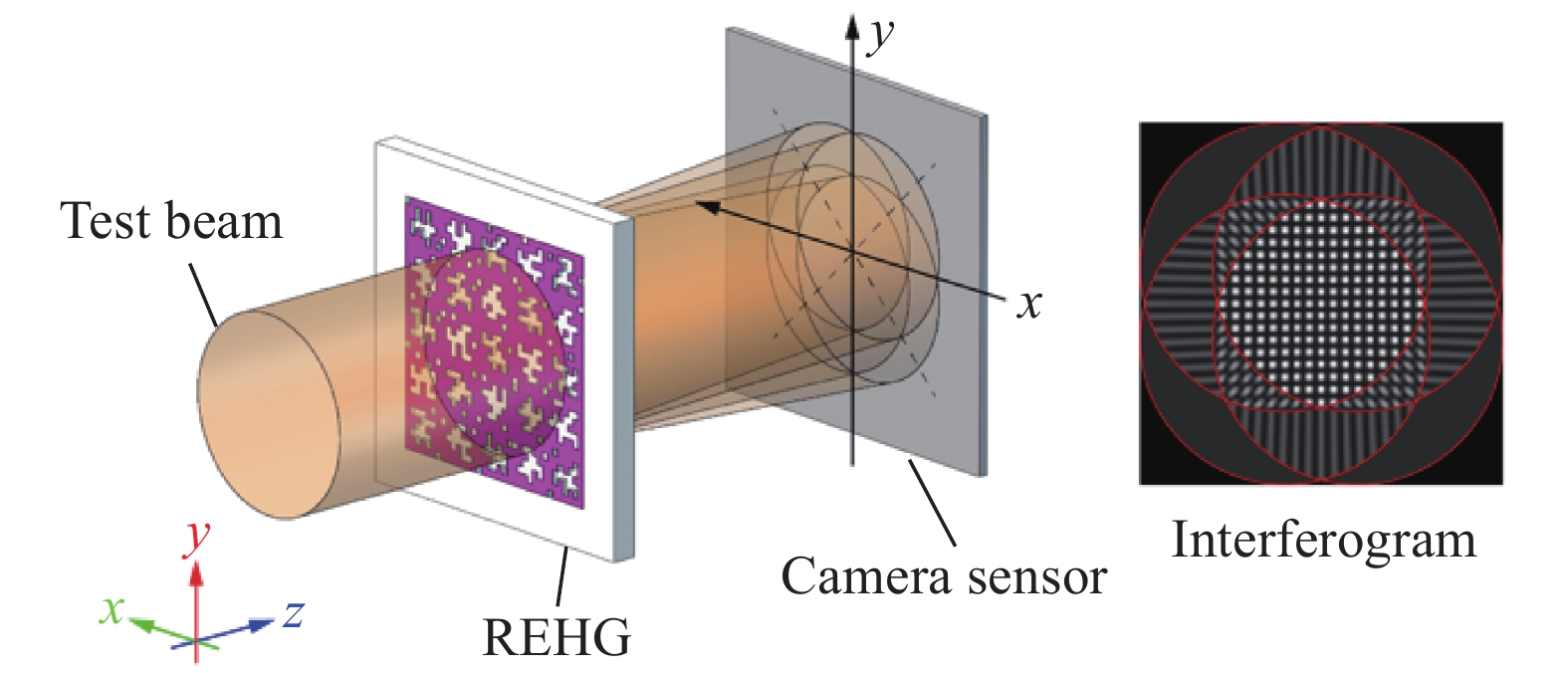

Fig.1.fasavbildningsprincipen baserad på fyra vågor lateral skjuvningsstörning med hjälp av slumpmässigt kodat hybridgall (REHG)

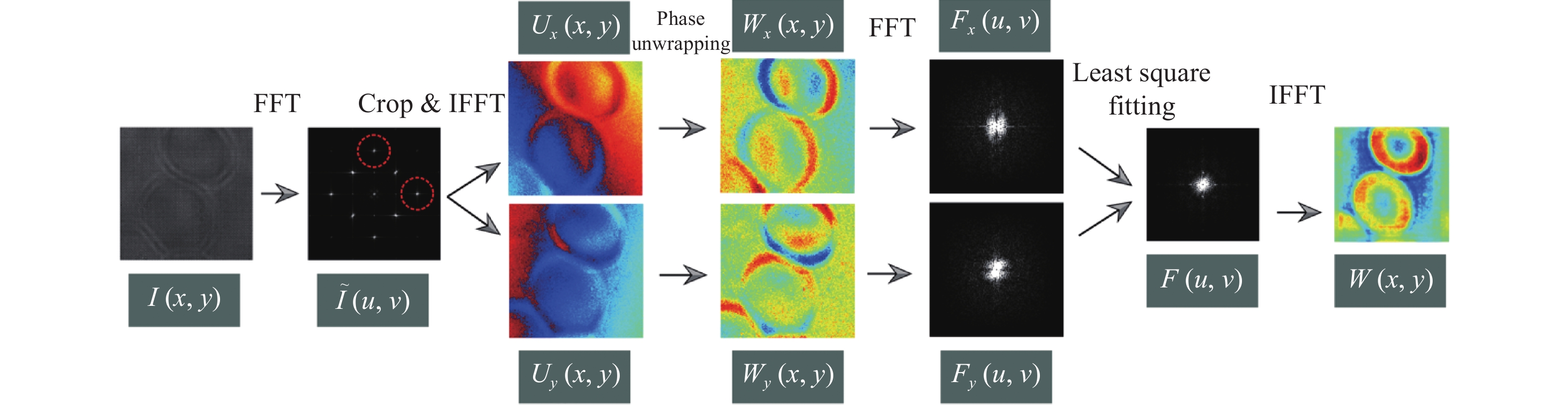

Fig.2.Least Square Wavefront Reconstruction från fyra-vågor i sidledskjuvningsinterferogram

DeFIS4 vågfrontkänslar har framkommit som ett kraftfullt och mycket mångsidigt precisionsverktyg inom vetenskaplig forskning och industriell inspektion på grund av dess kompakta struktur, hög miljö robusthet, utmärkt temporär upplösning och stark kompatibilitet med befintliga mikroskopisystem. Ursprungligen användes det främst i traditionella optiska verkstadstestscenarier, inklusive optisk elementytprofilering, utvärdering av laserstrålkvalitet och adaptiv optiksystemkorrigering. Idag har dess tillämpningsområde expanderat avsevärt, omfattande olika banbrytande fält såsom biomedicinsk avbildning, nanopartikellokalisering, karakterisering av metasytor och till och med temperaturgradientmätning.

DeFIS4 vågfrontsensor Har en mycket integrerad design, vilket möjliggör enkel integration med olika mikroskopiplattformar för snabb distribution. Det är utmärkt anti-vibrationsprestanda säkerställer stabil interferometrisk mätnoggrannhet och repeterbarhet även i hårda miljöer. Enheten stöder enskilda exponeringsvågfrontförvärv, som pålitligt fångar snabba dynamiska processer för övergående fenomenforskning. I biomedicinska tillämpningar har FIS4 framgångsrikt möjliggjort etikettfria, högupplösta realtidsavbildning av olika levande celler-inklusive COS-7, HT1080, RPE, CHO, HEK och Neuron-celler-vilket ger ett kraftfullt verktyg för celldynamikstudier.

DessutomFIS4 vågfrontsensor stöder fashämningsavbildning, som kan generera bilder med hög kontrast av anisotropiska biologiska vävnader och subcellulära strukturer, såsom kollagenfibrer och cytoskeletala nätverk. Denna teknik är inte begränsad till det synliga ljusbandet men har varit utökade till fasavbildning i röntgen, midvåginflammation (mwir) Multispektral och tvärvetenskaplig forskning. De senaste åren,    FIS4 vågfrontsensor har också hittat viktiga tillämpningar i forskning om nya material, såsom metasytamodulering och karakterisering av de optiska egenskaperna hos tvådimensionella material, vilket fullständigt återspeglar dess olika värden och potential inom områdena avancerad optik och materialvetenskap.
