Övergående aerodynamiskt flödesfält

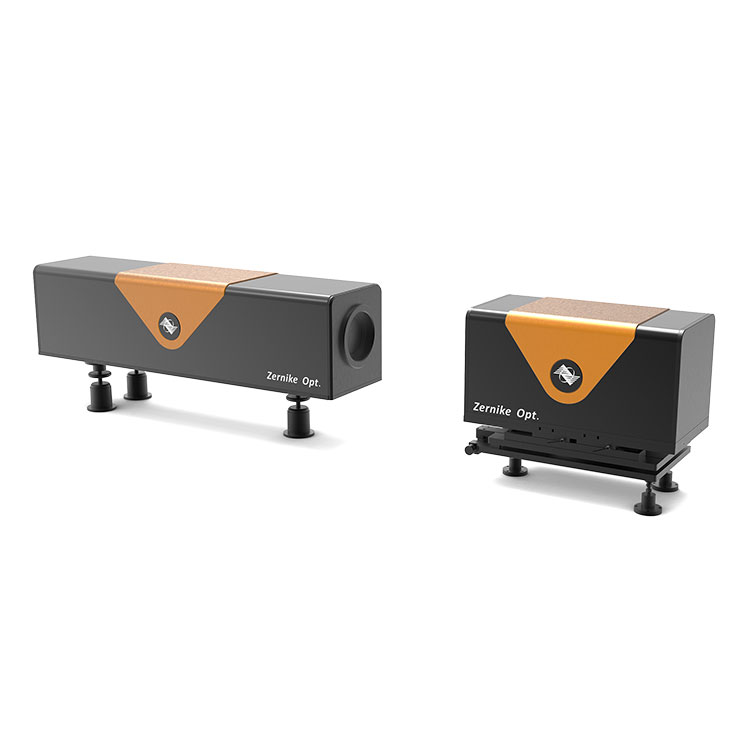

Transient Aerodynamic Flow Field, en digital detekteringsenhet med starka anti-interferensmöjligheter, hög upplösning och stor distorsion, är utrustad med en ultrahöghastighetskamera. Det ger starkt stöd för testning av vindtunnel, simulering av flödesfält och förbättring av säkerheten och effektiviteten vid flygning. BOJIONG har utvecklat en extern fyrvågsinterferenssensor med oberoende immateriella rättigheter (modell: FIS4-EX1), som använder ett 4f-bildsystem för att avbilda det kodade gittret på användarens dedikerade kamera genom extern åtkomst, och därigenom uppnå mer exakta mätningar.

Varuspecifikation:

Funktion hos BOJIONG Transient Aerodynamiskt Flödesfält

【Anti-interferens】

Det aeroptiskt förvrängda vågfrontsmätsystemet för höghastighetsflöde runt flödesfältet använder en modern gemensam väg med rumslig fasmodulering Skjuvstörningssystem, vars linjära bärare effektivt kan styra extern miljöstörning

【Digital detektering med hög upplösning och stor distorsion】

CCD-bildinsamlingssystem utrustat med hög upplösning (1280×1024 pixlar), höghastighetsdataöverföring för att uppnå högupplöst digital detektering, hög upplösning - hög linjär bärvåg - detektering av stor distorsion. Ett diagnospaket för höghastighetsvågfront med vetenskapliga och rika mätresultat tillhandahålls.

【Höghastighetssignalupptagning】

Med en nära-infraröd DPSS-laser som kan anpassa sig till både transienta och integrerade tillstånd med kontinuerlig och pulsad, kan höghastighetssignalinsamling realiseras, med en maximal bildhastighet på inte mindre än 450Hz. Ett externt synkront signalinsamlingssystem har utvecklats och utrustats för att fullborda den synkrona insamlingen av signalen mellan målfältet för variabelt flöde och höghastighetsmåldetektorn.

Tillämpning av BOJIONG Transient Aerodynamiskt Flödesfält

Detta BOJIONG-transientaerodynamiska flödesfält är lämpligt för provtagning av kameror med olika speciella krav, olika fluorescensbilder inom det biologiska området och inom området för höghastighetsbildinsamling, bandkameror och olika höghastighetskameror kommer att användas.

BOJIONG Transient Aerodynamisk Flödesfält Detaljer

Professionell mjukvarumodul

◆ Dynamisk insamlingsdisplay i realtid, lätt att dynamiskt observera 3D-vågformsförändringar

◆  Vänligt mjukvarugränssnitt inklusive 3D-topografidisplay, konturkartavisning, PV, RMS, POW och annan numerisk display

◆Mätområdet kan väljas fritt runt och kvadratiskt och kan fritt justeras efter val

◆Det kan mäta höjdvärdeskurvan och beräkna områdets grovhet och andra numeriska parametrar genom att dra i tråden

BOJIONG Transient Aerodynamic Flow Field utvecklat av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, kombinerar det diffraktion och interferens för att uppnå en gemensam fyrvågs tvärgående skjuvinterferens, med överlägsen detekteringskänslighet och antivibration prestanda och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
