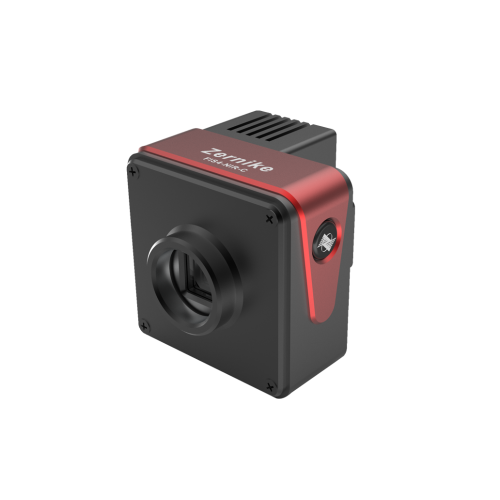

FIS4 nära-infraröd vågfrontsensor (kylversion) 900-1200nm

FIS4 Nära infraröd vågfrontsensor (kylversion) 900-1200NM

DeBojiong FIS4 NIR-C WAVEFRONT SENSOR 900-1200NMär utformad för att kräva infraröda optiska applikationer. Den integrerar ett högprecisionssemikelkylningssystem på FIS4 nära infraröd vågfrontsensor. Detta stabiliserar aktivt kärndetektortemperaturen under -10 ° C omgivning, undertrycker signifikant mörk ström och termiskt brus och uppnår en ultralög mätstabilitet på 2nm RMS. Sensorn täcker 900–1200nm nära-infraröd band och har en ultralät 512 × 512 rumslig upplösning och ett brett dynamiskt intervall på ≥260 μm, vilket möjliggör tydlig analys av vågfronten och fasfördelningen av högeffektlasrar, metasureface-enheter och siliconbaserade semicondraredare i den utformade.

Bojiong Fiis4 nir-c vågfrontsensor900-1200NM Introduktion

DeBojiong FIS4 nära-infraröd vågfrontsensor (kylversion) 900-1200NMär vårt företags nya generation av högprecision optisk inspektionsutrustning, med utmärkt vibrationsmotstånd och realtidsvågfrontmätningsfunktioner. FIS4 NIR-C vågfrontsensor följer det strikta ISO 9001 kvalitetshanteringssystem och är certifierad av China Institute of Metrology (NIM). Det kommer med ett års garanti. FIS4 NIR-C-vågfrontsensorn använder en gemensam-väg interferometrisk optisk design och en realtidsvågfrontrekonstruktionsalgoritm för att uppnå högprecisionsvågfrontmätning utan fasförskjutning, vilket gör den lämplig för en mängd krävande vetenskapliga forskning och industriella tillämpningar.

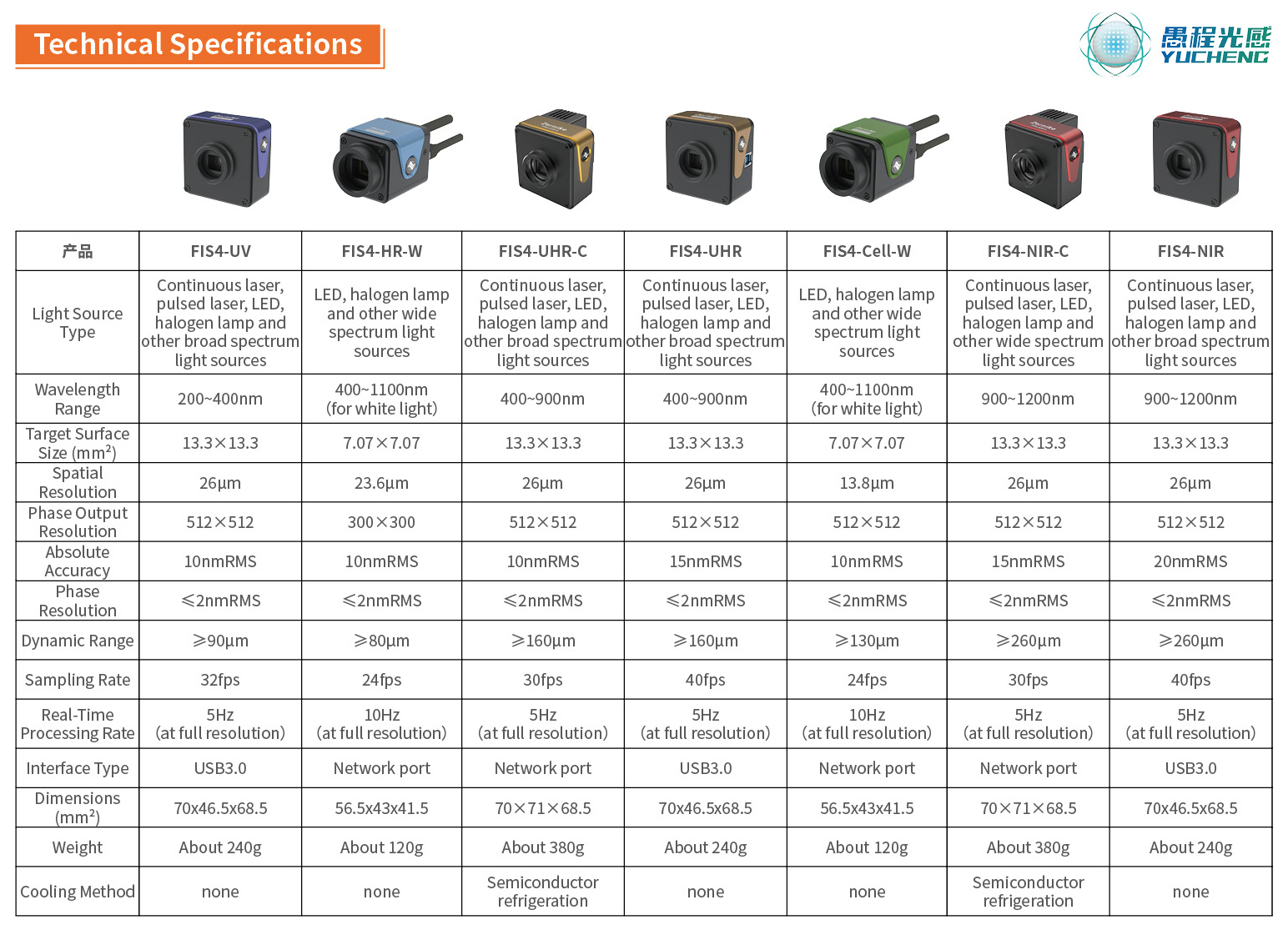

Bojiong Fiis4 nir-c WAVEFRONT SENSOR 900-1200NM Parameter (specifikation)

Bojiong Fiis4 nir-c WAVEFRONT SENSOR 900-1200NM Funktion och tillämpning

Sedan 2006 har professor Yang Yongying's team vid Zhejiang University framgångsrikt utvecklat WaveFront-sensorn med bred spektrum FIS4-serien, baserad på en gemensam-väg interferometerstruktur och realtidsvågfrontrekonstruktionsalgoritmer. Efter 17 års kontinuerlig forskning erbjuder denna produkt följande viktiga fördelar:

· Utmärkt vibrationsmotstånd, ingen vibrationsisoleringsplattform krävs;

· Nanometernivåkänslighet, med mätkänslighet för vågfront som når upp till 2 nM RMS;

· Integrerad en-optisk vägdesign, innovativt med hjälp av en enoptisk vägstruktur, ingen referensoptisk väg behövs;

· Användarvänlig operation;

· Kompakt och bärbar, lätt att bära runt, lämplig för olika integrationer och applikationer på plats

DeFIS4 nära-infraröd vågfrontsensor (kylversion) 900-1200NMär utformad för högprecision optisk inspektion och mätning, lämplig för industriell inspektion, vetenskaplig forskning och försvarsapplikationer. Med en hög upplösning på 512 × 512 (262,144) faspunkter uppnår sensorn högprecisionsvågfrontmätning över ett brett spektralt intervall på 900–1200 nm och stöder realtid 3D 3D-skärm med 10 ramar per sekund vid full upplösning. Typiska tillämpningar inkluderar optisk systemavvikelseanalys, optisk kalibrering, material för internt gitterfördelning, metasurface och metallens vågfrontkaraktärisering, etc., vilket ger tillförlitliga verktyg för avancerad optisk mätning.

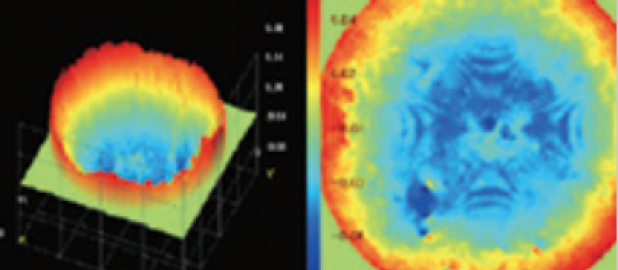

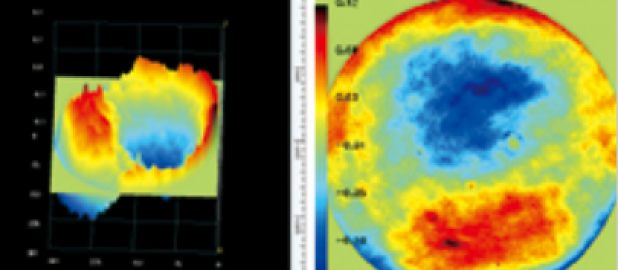

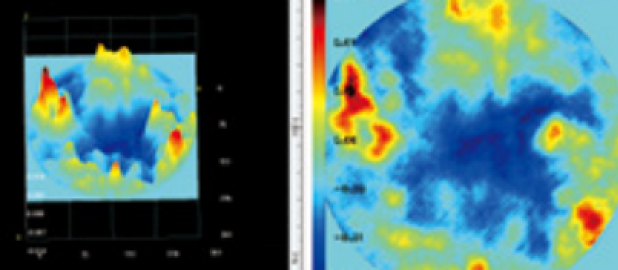

Bojiong Fiis4 nir-c WAVEFRONT SENSOR 900-1200NM  Ansökan

Bojiong Fiis4 nir-c WAVEFRONT SENSOR 900-1200NM Information

DeFIS4 nära-infraröd vågfrontsensor (kylversion) 900-1200NManvänder patenterade slumpmässiga kodade fyrvågs diffraktionsteknologi och utnyttjar en ljuskälla för en väg för att uppnå självstörning av den uppmätta vågfronten, med störningar som inträffar vid det bakre bildplanet. Denna teknik minskar avsevärt beroende av lätta källkoherens, vilket eliminerar behovet av en fasskiftare och möjliggör interferometri med hög precision i kombination med ett standardavbildningssystem. Jämfört med traditionella Hartmann-sensorer baserade på mikrolensuppsättningar, överträffar FIS4 NIR-C vågfrontsensor traditionella dubbla strålningsinterferometrar, som erbjuder betydande prestandafördelar inom flera områden: högre upplösning av faspunkter, bredare driftsbandsanpassningsförmåga och större dynamiska sortiment, samtidigt som de erbjuder överlägsna kostnader-performance, ger en tillförlitlig lösning för en bred utbud av exponeringsutveckling.

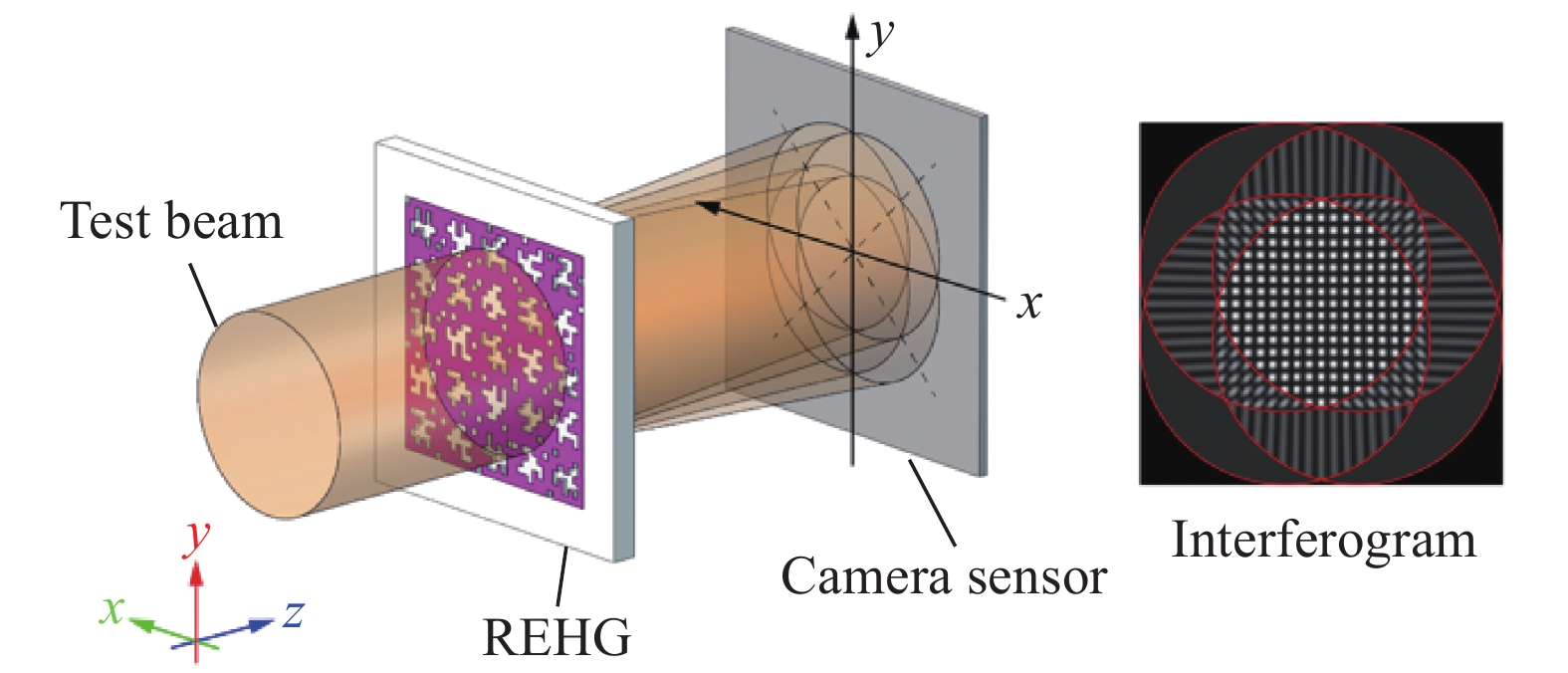

Fig.1.fasavbildningsprincipen baserad på fyra vågor lateral skjuvningsstörning med hjälp av slumpmässigt kodat hybridgall (REHG)

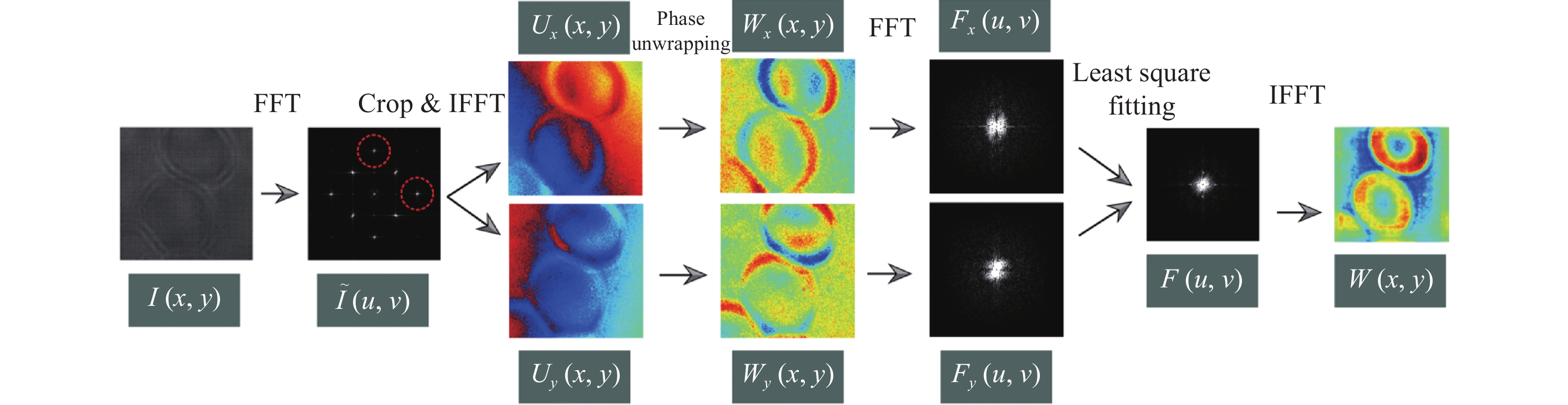

Fig.2.Least Square Wavefront Reconstruction från fyra-vågor i sidledskjuvningsinterferogram

DeFIS4 vågfrontsensorär ett utmärkt verktyg inom områdena vetenskaplig forskning och industriell inspektion. Den kombinerar smart många fördelar som kompakthet, hög stabilitet, utmärkt temporär upplösning och god systemkompatibilitet, vilket gör det till ett kärnverktyg inom relaterade fält.

När det gäller tillämpningar vittnar dess utvecklingshistoria till dess starka anpassningsbarhet och skalbarhet. UrsprungligenFIS4 vågfrontsensoranvändes främst för grundläggande inspektionsuppgifter i optiska workshops. Till exempel kan den i kvalitetsanalysen av optiska komponenter exakt bedöma om komponentkvaliteten uppfyller standarderna och utnyttjar dess högprecisionsdetekteringsfunktioner. Vid laserstråldiagnos kan den noggrant analysera olika parametrar för laserstrålen, vilket ger en tillförlitlig grund för efterföljande optimering och justering. Dessutom spelar det också en viktig roll inom området adaptiv optikkontroll och underlättar exakt optisk kontroll.

Nuförtiden, ansökningsomfånget förFIS4 vågfrontsensorhar utökats i stor utsträckning. Inom området biologisk mikroskopiavbildning gör det tydligt att forskare kan observera biologiska mikrostrukturer tydligare. Vid spårning av nanopartiklar kan det exakt spåra rörelsesbanan och annan nyckelinformation för nanopartiklar. I metasytmätningsarbetet tillhandahåller det exakta mätdata som underlättar djupgående forskning. Inom olika områden såsom termodynamisk karaktärisering visar det också oumbärligt värde.

Ur perspektivet av strukturella egenskaper,FIS4 vågfrontsensorHar en kompakt och utsökt design, vilket gör att den enkelt kan integreras i befintliga mikroskopsystem och avsevärt utvidga dess applikationsscenarier. Dessutom har den utmärkta antivibreringsfunktioner, vilket säkerställer mätnoggrannhet även i hårda externa miljöer. Detta garanterar att detekteringsresultaten inte påverkas av yttre störningar, vilket ger stabilitet och tillförlitlighet.

Det är värt att nämna att den enskilda exponeringsavbildningens funktion förFIS4 vågfrontsensorär mycket fördelaktig, särskilt för att spela in snabba dynamiska processer. Inom biomedicinsk forskning, med denna funktion, har det framgångsrikt uppnått etikettfria, högupplösta realtidsobservation av olika levande celler såsom COS-7, HT1080, RPE, CHO, HEK och neuroner, vilket ger ett kraftfullt observationsverktyg för biomedicinsk forskning.

Dessutom stöder denna sensor högkontrastfasfördröjningsavbildning, vilket möjliggör en tydlig visualisering av anisotropa strukturer såsom kollagenfibrer och cytoskelett, vilket ger en tydlig bildbasis för djupgående forskning om relaterade biologiska strukturer. Vidare har dess tillämpningsområde utvidgats ytterligare till fasavbildning i röntgen-, mitten-infraröd och långinfraröda våglängdsband, vilket visar betydande värde i analysen av metasurfaces och tvådimensionella material och effektivt driver forskningsframsteg inom dessa gränsområden.
