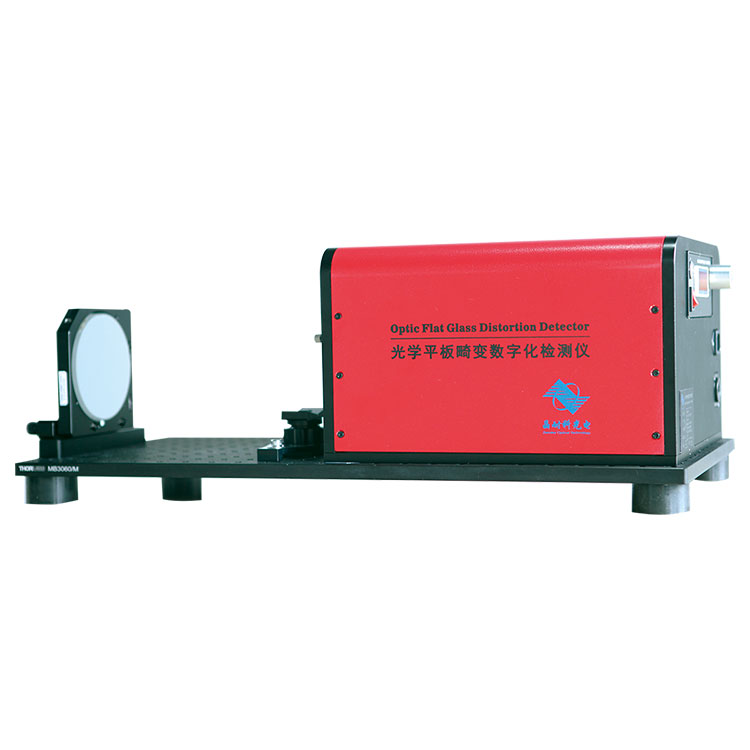

Den kan snabbt ersätta föremålet som testas och är lätt att justera. Horizontal Planar Dynamic Interferometer har en tvärgående skjuvningsinterferometer med fyra vågfronter med en variabel skjuvhastighet. Interferometersystemet har en kompakt struktur och stabila interferensfransar. Systemet använder självstörande vågfrontsteknik för att upptäcka distorsioner i parallella plan och sända vågfronter, vilket gör det särskilt lämpligt för kvalitetsinspektion på plats i verkstaden. Utrustningen erbjuder ett högt förhållande mellan kostnad och prestanda.
produktnamn |
Horisontell plan dynamisk interferometer |
Detekterbar provöppning (mm) |
Upp till 100, det finns två utbytbara bländarstorlekar på 40 och 100 |
CCD-pixlar |
2048*2048 |
Våglängd (nm) |
633±10 |
Dynamiskt område (um) |
100 |
Precision PV-värde (λ) |
Bättre än 1/10 våglängd |
RMS-mätning repeterbarhet (λ) |
1/1000 våglängd |
Känslighet (nm) |
2 |
Bildfrekvens för visning i realtid (Hz) |
15 |
Systemet är utrustat med slumpmässig utrustning |
Bildbehandlingsdator |
Bearbetningsprogramvara |
Programvaran "Industrial Window Component Distortion Detection Instrument" kan visa realtidsutgångsvågfrontsvärden som PV-värde, RMS-värde och POWER-värde |
Övergripande mått (inklusive provsteg) (mm) |
600 (längd) x 300 (bredd) x 180 (höjd) |
Totalvikt (KG) |
30 |
◆Bra realtidsprestanda, kan uppnå dynamisk detektering av dussintals bildrutor
◆ Gemensam vägsjälvstörning - inget referensplan krävs
◆ Bra vibrationsmotstånd, inget behov av isoleringsplattformar, kan appliceras för testning i vanliga verkstadsmiljöer
◆ Bra kostnadseffektivitet, enkel justering och kompakt struktur
BOJIONG Horizontal Planar Dynamic Interferometer jämfördes med resultaten från ZYGO GPI-interferometern, som för närvarande används internationellt. Medelvärdena för PV, RMS och POWER för samma komponent beräknades efter att ha mätts separat i två enheter, och resultaten var konsekventa. Utrustningen har applicerats på verkstadsplatsen.
◆ Detektering av strålkvalitet och detektering av transient vågfront
◆Optiska platta panelkomponenter, safirsubstrat, precisionsmetallytor och andra ytformer, samt transmissionsvågfrontsdetektering
◆Biokvantitativ fasmikroskopi
◆Detektering av distorsion av platt glas i smartphones och högupplösta övervakningsfönster
◆Kan användas för högprecisionsavkänning av optiskt systembildkvalitet
◆Detektering av adaptiv optisk vågfrontsavkänning och andra aspekter
Överföringsvågfrontsdetekteringsresultat för safirkomponenter |
Ytformsdetektering av optiska komponenter |

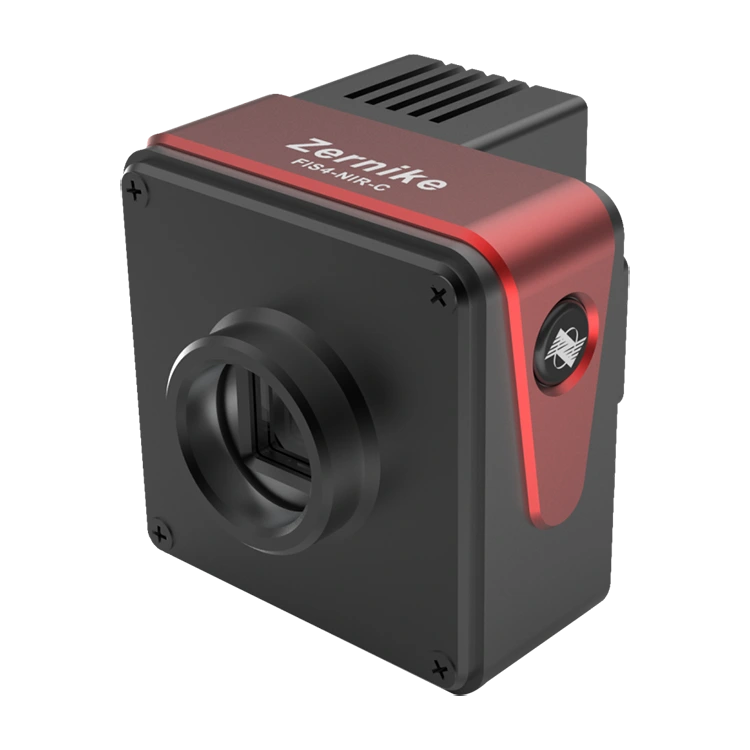

BOJIONG utvecklade den horisontella plana dynamiska interferometern baserat på den principiella fördelen med självinterferens med gemensam väg för FIS4 fyra-vågs interferometrisk sensor. Den här enheten kan utföra realtidsdetektering av ytformen på plana optiska element inom en 100 mm öppning. Strålen som bär informationen om ytformen för det uppmätta elementet diffrakterar genom ett speciellt kodat gitter, delar vågfronten horisontellt i fyra och bildar ett tvådimensionellt interferensmönster för skjuvning av en gemensam väg med fyra vågfronter. Genom att demodulera den tvådimensionella interferensen erhålls elementets ytforminformation.
◆ Utrustad med programvaran "Horizontal Planar Dynamic Interferometer" kan den visa och mata ut 3D-bilder i realtid av det uppmätta optiska elementplanet, utmata PV-värden, RMS-värden och POWER-värden för den uppmätta ytan.
◆Samtidigt stöder programvaran export av rådata av mätresultat, ger stöd för kvantitativ detekteringsdata för olika studier och underlättar för användare att utföra dataanalys och forskning i framtiden.
