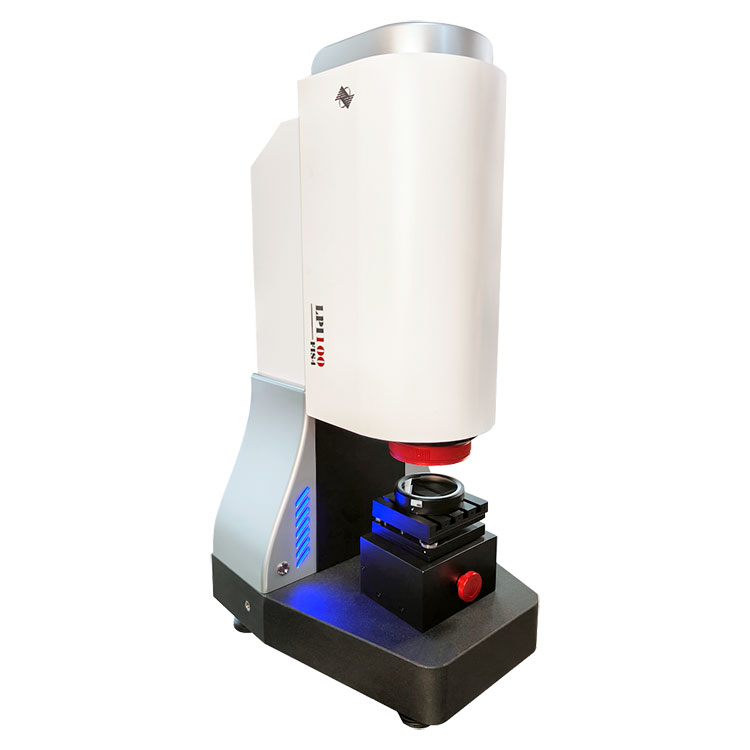

Vertical Planar Dynamic Interferometer, som kan användas i en standard fabriksmiljö, kan noggrant mäta ytformen på plana optiska element inom en 100 mm öppning. Strålen som bär ytforminformationen för det uppmätta elementet diffrakteras genom ett speciellt kodat gitter, som skär vågfronten i sidled i fyra delar, och bildar ett gemensamt skjuvningsmönster för tvådimensionellt interferens med fyra vågfronter. Genom att demodulera den tvådimensionella interferensen kan ytforminformationen för elementet erhållas.
produktnamn |
Vertikal plan dynamisk interferometer |
Inspektionsdiameter (mm) |
100*100 |
CCD-pixel |
2048*2048 |
Provtagningspunkt |
512*512 |
Våglängd (nm) |
632.8 |
Dynamiskt område (μm) |
100 |
Mätnoggrannhet PV-värde |
±15nm |
Precision RMS-värde (λ) |
≤1/30 min |
RMS-mätning repeterbarhet (λ) |
≤1/1000l |
Mätupplösning (nm) |
2 |
Realtidsvisning Bildhastighet (Hz) |
10 |
Sensor slumpmässig placering |
Bildbehandlingsserver |
Utrustad med bearbetningsprogram |
"Four Wave Front shear Wave front rekonstruktionsprogram" kan visa utgångsvågfronten i realtid: PV-värde, RMS-värde, POWER-värde |
Maskinvikt (KG) |
50 |
◆ Upp till 15 bildrutor av dynamisk realtidsmätning
◆ Superhög upplösning med 262144 faspunkter
◆2nm RMS Hög fasupplösning
◆Baserat på principen om gemensam kanal självstörning, behöver utrustningen inte en referensspegel, och har en stark motståndsförmåga Interferens, i den vanliga fabriksmiljön kan också uppnå exakt detektering av plan yta
◆ Kan realisera dynamisk detektering i realtid, kan uppnå 15 bilder/sekund dynamisk detektering
◆Med oberoende immateriella rättigheter, kostnadseffektiv, enkel justering, kompakt struktur
Denna BOJIONG vertikala plana dynamiska interferometer är utrustad med fyra vågiga interferometriska sensorer FIS4 för att detektera standardformen av den plana spegeln, och bearbetningsmjukvaran matar ut PV-värdet, RMS-värdet och POWER-värdet för ytan på den testade komponenten.
Standard inspektionsresultat för plan spegelyta |
Optiskt elementinterferensvågfront |
Transmissionsvågfrontdetektering av safirkomponenter |
Funktionsmodulerna i BOJION GVertical Planar Dynamic Interferometer kan delas in i en belysningsljuskällsmodul, en sekundär strålexpansionsmodul, en bärarmodul, en punktfokuseringsmodul för att hjälpa till med att justera provets attityd och en interferometrisk sensormodul för provets ytform upptäckt.
Ljuskällmodulen i systemet använder en gasheliumneonlaser med en central våglängd på 632,8 nm.
Den sekundära strålexpansionsmodulen utökar strålstorleken till 100 mm, vilket uppfyller kraven för detektering med stor diameter.
Plattsektionen används för att placera plana optiska komponenter som ska testas, såsom platta kristaller, enkelkastskivor, fönsterchips, plana reflektorer etc. Laddningssteget är utrustat med rörliga handhjul i X- och Y-riktningen för att styra provets rörelse skede, så att utrustningens emitterade ljusfläck helt täcker ytan av testprovet. Samtidigt är två knoppar installerade på scenen för att justera provets lutning. Genom att justera dessa rattar görs testplanet vinkelrätt mot den optiska axeln.
Bildsystemet har ett dubbelt kamerasystem. En av dem använder en optisk bildkamera för att bilda en punktfokuseringsmodul för att hjälpa till med att justera hållningen. Genom att observera provets returpunktsposition i realtid justeras provets hållning för att säkerställa mätnoggrannhet. Den andra vägen är utrustad med FIS4 fyra-vågs interferometrisk sensor, som bildar en interferometrisk sensormodul för detektering av provytform. Genom att registrera gemensamma väginterferometriska fransar kan realtidsåterkoppling av tredimensionell information på ytan av testprovet uppnås. Det dubbla kamerasystemet kan arbeta samtidigt.
◆ Utrustad med programvaran "Vertical Planar Dynamic Interferometer" kan den visa och mata ut 3D-bilder i realtid av det uppmätta optiska elementplanet, utmata PV-värden, RMS-värden och POWER-värden för den uppmätta ytan.
◆Samtidigt stöder programvaran export av rådata av mätresultat, ger stöd för kvantitativ detekteringsdata för olika studier och underlättar för användare att utföra dataanalys och forskning i framtiden.
