Speciellt utvecklad för vågfrontsanalys i höghastighetsindustriella, försvars- och vetenskapliga forskningsscenarier som flygande skott och flödesfält, den har en ultrahög upplösning på 420×420 (176400) faspunkter, ett brett spektrumsvar på 400-1100nm, och 107 ramar med höghastighetssampling, vilket ger ett idealiskt mätverktyg för vågfrontsavkänning för wafers yta råhetsdetektering, kiselbaserad och glassubstratmikromorfologimätning, aerodynamisk optik, höghastighetsflödesfält, gasplasmadensitetsmätning, etc.

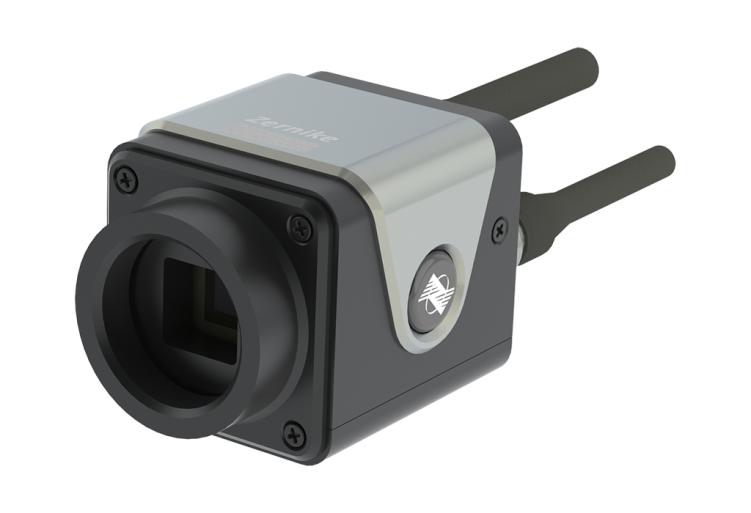

FIS4-HS ultrahöghastighetfyra-vågs störningssensorkombinerar den patenterade slumpmässigt kodade fyrvågsdiffraktionsteknologin med en höghastighetskamera och stör vid det bakre bildplanets position. Den har låga krav på ljuskällans koherens och kräver ingen fasförskjutning. Vanliga bildsystem kan åstadkomma interferensmätning. Den har ultrahögt vibrationsmotstånd, ultrahög stabilitet och ultrahöghastighetsavbildning. Den kan uppnå precisionsmätning på nm-nivå utan vibrationsisolering.
Huvuddrag
◆ Ultrahög upplösning på 420×420 (176400) faspunkter
◆ Samplingsbildhastighet upp till 107 fps
◆ Envägs ljus självstörning, inget referensljus krävs
◆ Brett spektrum 400nm~1100nm band
◆ 2nm RMS högfasupplösning
◆ Extremt starkt vibrationsmotstånd, inget behov av optisk vibrationsisolering
◆ Enkel och snabb optisk vägkonstruktion som bildbehandling
◆ Stöd kollimerad stråle, stor NA konvergerande stråle
Produktapplikation
Detektion av ojämn yta på skivan, kiselbaserad, mikromorfologimätning av glassubstrat, aerodynamisk optik, höghastighetsflödesfält, gasplasmadensitetsmätning.
