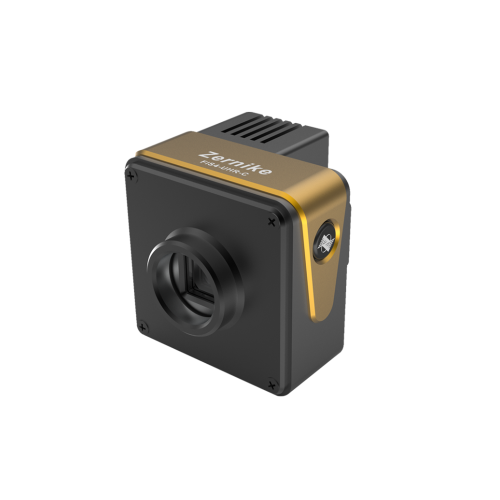

FIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900nm

FIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900NM

BojiongFIS4 Ultra-High-upplösning vågfrontsensor(refrigererad version) 400-900NM, och bygger på den befintliga UHR-serien och integrerar ett högeffektivt halvledarkylsystem, vilket minskar sensorns termiska brus under långvarig, högramningshastighet. Genom att utnyttja 512 × 512 ultrahögdensitetsfasdetekteringspunkter och exakt temperaturkontroll upprätthåller den mätstabilitet bättre än 1,5 nm RMS i omgivningstemperaturer, som sträcker sig från -10 ° C till 45 ° C, vilket gör det särskilt lämpligt för krävande applikationer som högverkarslaserdetektering, långvarig online-monitor på nätet och ultral-WAWN-WAWNICTIC. FIS4 Ultra-High-upplösning vågfrontsensor (kyld version) 400-900NMSupports 5 ramar/andra realtidsutgången av alla parametrar och har multi-bandadaptiv analysfunktion, vilket ger tillförlitliga högdynamiska mätstöd för precisionens optiska tillverkning och banbrytande forskning.

BojiongFIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900NM Introduktion

Bojiong FIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900NMär vårt företags nya flaggskeppsoptiska mätinstrument och erbjuder överlägsen prestanda och tillförlitlig kvalitet. Den följer det strikta ISO 9001 kvalitetshanteringssystemet och är certifierat av China National Institute of Metrology (NIM) för spårbarhet. Det kommer med ett års garanti, vilket säkerställer mätdatanas noggrannhet och tillförlitlighet. Denna sensor använder ett proprietärt gemensamma interferometriskt optiskt system och realtidsvågfrontnedbrytningssystem, vilket eliminerar traditionella fasförskjutare och referensspeglar. Detta system fungerar stabilt i miljöer med hög vibration, vilket möjliggör 512 × 512 ultralösning av vågfrontmätningar. Med en ultrahög mätnoggrannhet på 2 nm RMS, ett brett dynamiskt intervall på ≥160 μm och en 5-ram/andra realtidsutgång av alla parametrar, fångar FIS4 Ultra-High-Resolution Wavefront-sensor (kylsversion) 400-900NMACTALATIONALT TRANSIENT VAVONTFÖRÄNDRINGAR. DeFIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900NMär allmänt tillämplig på laserstråle vågfrontmätning, adaptiv optik, plan ytmätning, optisk systemkalibrering, optisk fönsterinspektion, optisk sfärisk ytmätning, ytråhetskontroll och ytmikroprofil.

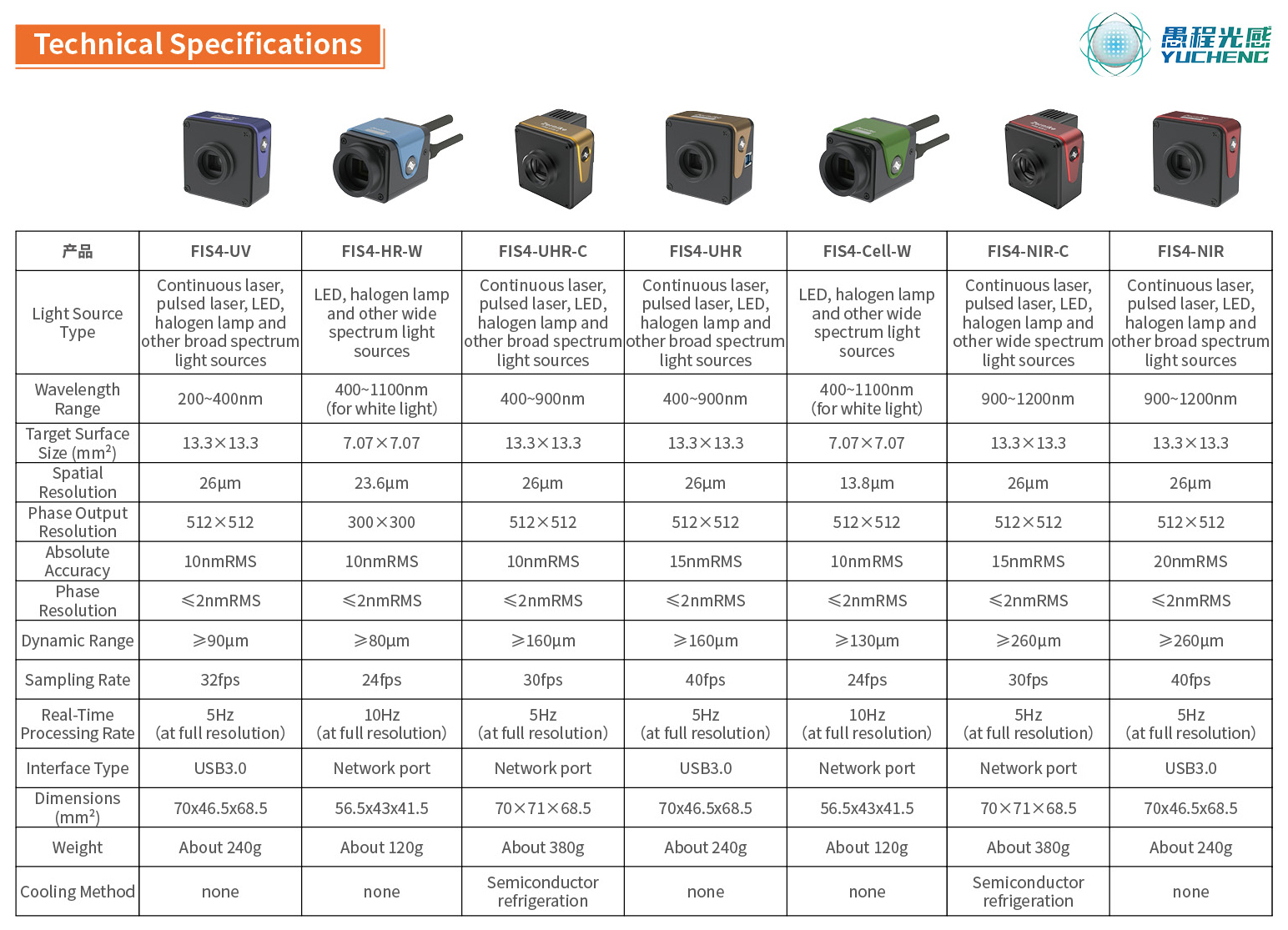

Bojiong FIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900NMParameter (specifikation)

Bojiong FIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900nm Funktion och tillämpning

Sedan 2006 har professor Yang Yongying's team vid Zhejiang University arbetat med Common-Path interferometri-design och realtidsvågfrontrekonstruktionsalgoritmer i 17 år. Teamet har framgångsrikt lanserat WaveFront-sensorn med bred spektrum FIS4-serien och markerat ett stort genombrott i mitt lands högprecision Optical Sensing Field.

Dettaultra- Högupplöst vågfrontsensor (kylversion) Använder en innovativ en-optisk-vägarkitektur, vilket eliminerar behovet av en referensoptisk väg eller fasförskjutare, vilket möjliggör en verkligt plug-and-play-upplevelse. Dess exceptionella prestanda demonstreras i flera dimensioner: stabil drift utan en vibrationsisoleringsplattform, som fångar vågfrontdata med hög precision i realtid; Hög känslighet för 2 nm RMS och en upplösning av 512 × 512 (262 144 faspunkter) möjliggör tydlig visualisering av mikroskopiska detaljer i objektet som testas; Och i ett kompakt, nävestorlekspaket har det ett brett spektralt svar på 400-900 nm och levererar fullupplösta, realtid 3D-vågfrontskärm med 5 bilder per sekund. FIS4 -serien är utformad för att kräva vetenskaplig forskning och precisionsscenarier för industriella inspektion. Det kan exakt betjäna flera avancerade fält som laserstråle-kvalitetsanalys, adaptivt optiksystemfelsökning, plan/sfärisk optisk komponentytmätning, optisk systeminriktning och kalibrering, optisk fönsterinspektion och ytråhet och mikroprofilkaraktärisering, vilket ger ett idealiskt kärnmätningsverktyg för modern optisk mätmätning.

BojiongFIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900NM Ansökan

BojiongFIS4 Ultra-High-upplösning vågfrontsensor (kylversion) 400-900NM Information

DeFIS4 Ultra-High-upplösning vågfront sensor (kylsversion) 400-900NMär baserad på en unik patenterad slumpmässig kodad fyrvågs diffraktionsteknologi, som kan uppnå självstörning av vågfronten i en enda optisk väg, och störningseffekten bildas direkt på bakre bildplanet. Detta system minskar avsevärt beroendet av ljuskällans sammanhang och kan fullfölja mätning av hög precision i samband med en konventionell avbildningsenhet utan behov av en fasförskjutare. DeFIS4 vågfrontsensorhar utmärkt vibrationsmotstånd och operativ stabilitet och kan stabilt uppnå nanometernivå vågfrontmätning även utan en vibrationsisoleringsanordning. Jämfört med traditionella Microlens Array-typ Hartmann-sensorer kan FIS4 Wavefront-sensorn ge tätare faspunktprovtagning, ett bredare spektralt anpassningsområde och en högre dynamisk mätning av övre gränsen, samtidigt som en mer konkurrenskraftig kostnadseffektivitet, vilket gör det till en idealisk lösning för att kräva optiska mätningsscenarier.

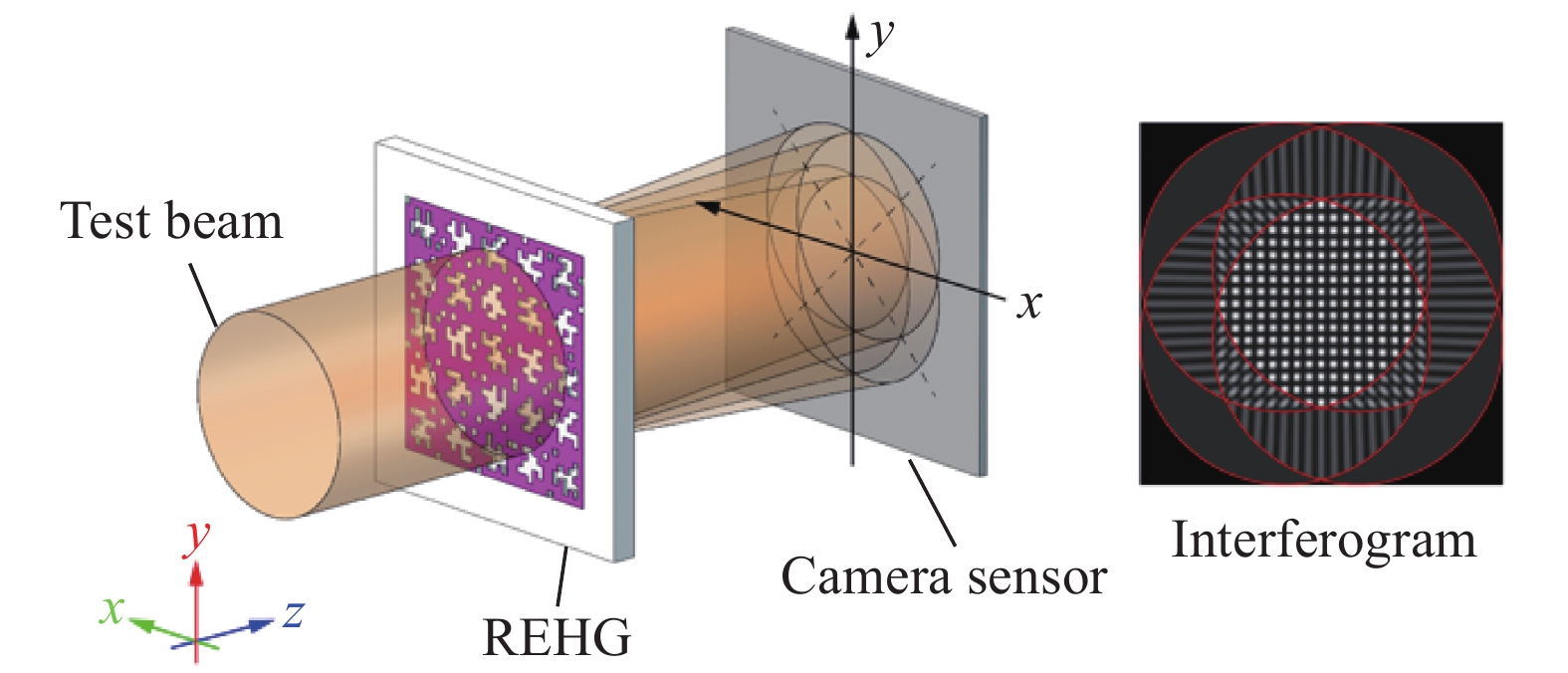

Fig.1.fasavbildningsprincipen baserad på fyra vågor lateral skjuvningsstörning med hjälp av slumpmässigt kodat hybridgall (REHG)

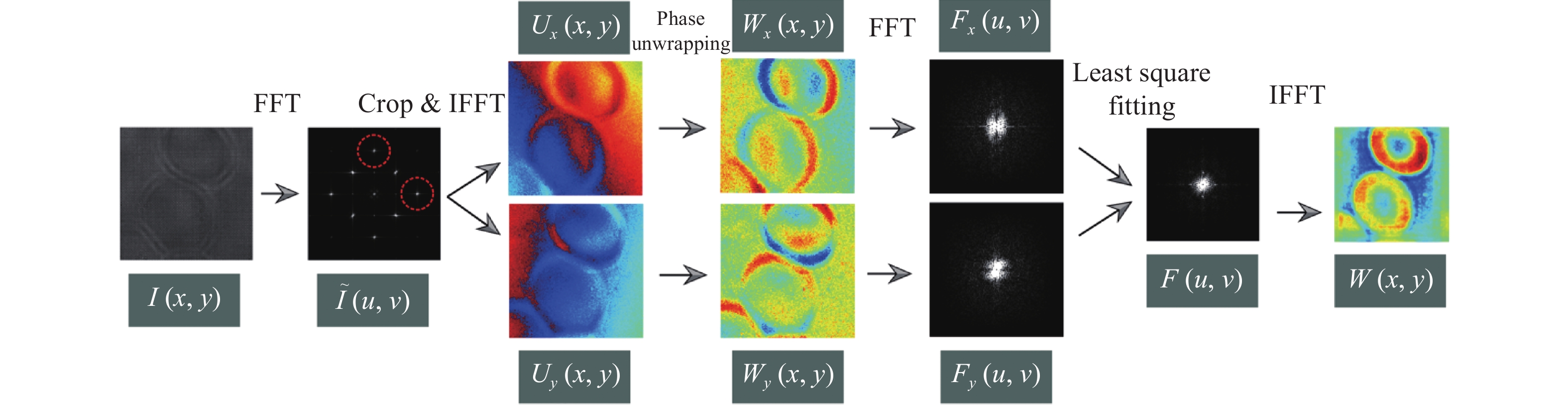

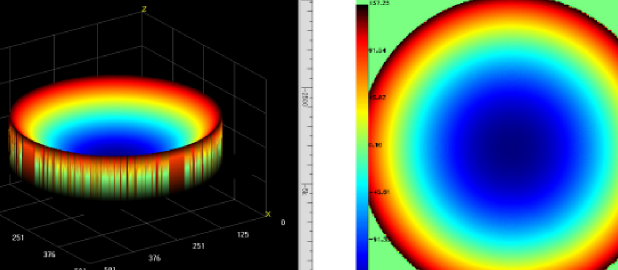

Fig.2.Least Square Wavefront Reconstruction från fyra-vågor i sidled skjuvningsinterferogogrogrikt

DeFIS4 vågfrontsensor, med sin mycket integrerade design, exceptionell miljöanpassningsbarhet, överlägsen temporär upplösning och bred systemkompatibilitet, har blivit en banbrytande innovation inom optisk metrologi. Denna produkt visar inte bara stor potential inom vetenskaplig forskning utan har också fått stort erkännande i industriella tillämpningar. Ursprungligen används för precisionskontroll i traditionella optiska workshops,FIS4 vågfrontsensorhar framgångsrikt tjänat specialiserade fält som optisk komponentytestning, laserstråle -kvalitetsanalys och adaptivt optiksystemkalibrering. Dess tillämpning har nu utvidgats till att omfatta banbrytande forskningsområden såsom biomedicinsk avbildning, spårning av nanopartiklar, karakterisering av metasytorstruktur och temperaturfältövervakning, vilket visar dess starka tvärvetenskapliga förmågor.

Tack vare dess kompakta mekaniska design,FIS4 vågfrontsensorkan enkelt integreras i olika mikroskopiavbildningssystem och komplexa optiska plattformar. Dess innovativa arkitektur, baserad på principen om gemensam-väg interferometri, gör det möjligt för enheten att upprätthålla mätnivå på nanometernivå även i högvibreringsmiljöer, vilket säkerställer stabil drift utan behov av ytterligare vibrationsisoleringsanordningar. Sensorn har också en enda exponeringsvågfrontrekonstruktion, vilket möjliggör exakt fångst av höghastighetsdynamiska processer såsom fluidrörelse, partikeltransienter och laseröverföring och ger exakt kvantitativ analys.

I biomedicinsk forskning har FIS4-systemet framgångsrikt uppnått etikettfritt, långsiktigt, tredimensionellt kvantitativ fasavbildning av en mängd levande celler (inklusive COS-7, HT1080, RPE, CHO, HEK och primära neuroner), vilket reducerar fototoxicitet signifikant och tillhandahåller en ny teknisk strategi för att studera celldynamik. Systemets fasfördröjningsavbildningskapacitet möjliggör också högkontrastavbildning av dubbelbrytande strukturer såsom kollagenfibrer och cytoskeletten, vilket avsevärt främjar forskning inom vävnadsmekanik och patologi.

Särskilt,FIS4 vågfrontsensorTeknisk arkitektur visar betydande skalbarhet mellan band. Dess designprinciper har framgångsrikt tillämpats på utvecklingen av fasavbildningssystem i röntgenstrålen, mittvågsinfraröd (MWIR) och långvågsinfraröd (LWIR) -band, vilket ger innovativa mätlösningar för materialvetenskap, termisk förvaltning och nationell försvarssäkerhet. Under de senaste åren har sensorn också funnit utbredd tillämpning inom nya fält såsom manipulering av metasytfasmanipulering och karakterisering av de optiska egenskaperna hos tvådimensionella material, vilket visar dess betydande värde och bred användbarhet som ett grundläggande forskningsverktyg.
