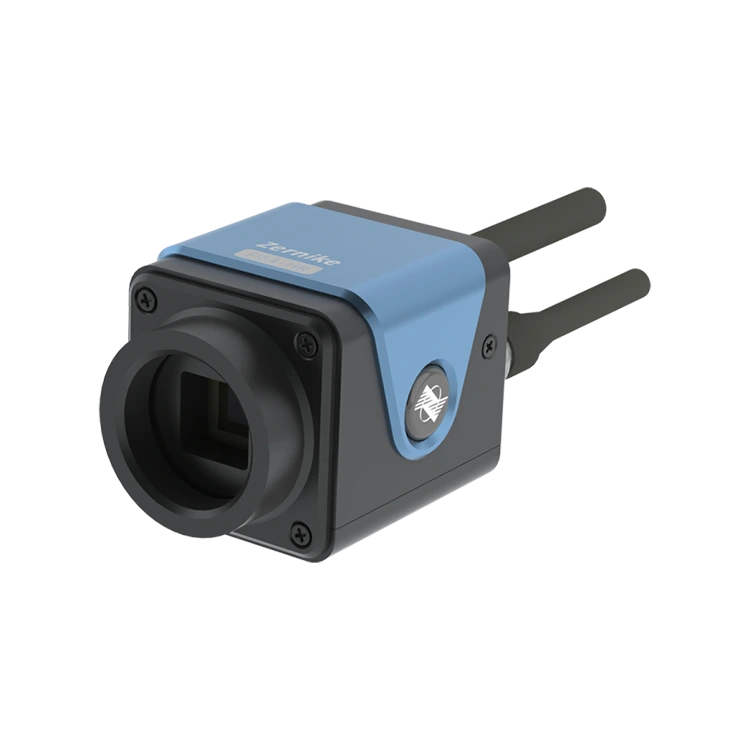

FIS4 HR-W vågfrontdetektor

Introduktion av Bojiong FIS4 HR-W Wavefront Detector, en mycket effektiv interferometrisk mätverktyg som är noggrant utformad för industrikvalitetsapplikationer, banbrytande vetenskaplig forskning och den nationella säkerhetssektorn. Med sin exceptionella prestanda ger denna sensor användare en aldrig tidigare skådad vågfrontdetekteringsfunktioner, vilket ger användare möjlighet att uppnå genombrott inom området precisionsmätning.

Denna Bojiong-sensor har en förvånansvärt hög upplösning på upp till 300 × 300 (90 000) faspunkter och ett brett spektralt svarsområde på 400-1100NM, vilket säkerställer enastående precision och tillförlitlighet över olika optiska mätapplikationer. Dess unika tekniska fördel ligger i antagandet av patenterade slumpmässiga kodade fyrvågs diffraktionsteknologi, vilket eliminerar behovet av komplexa fasförskjutningsoperationer. Självstörning av vågfronten kan uppnås i en enda mätning, och interferensmönster genereras direkt vid det bakre bildplanet.

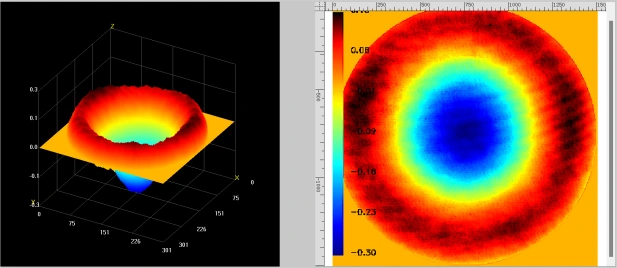

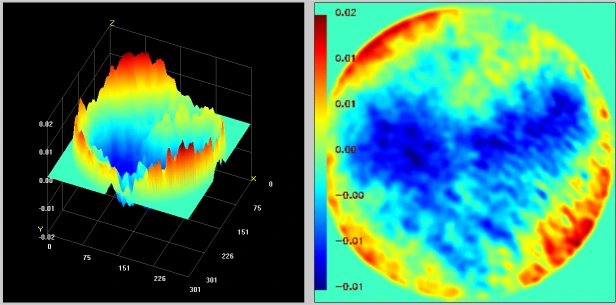

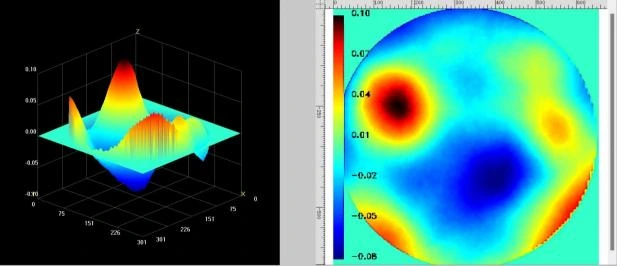

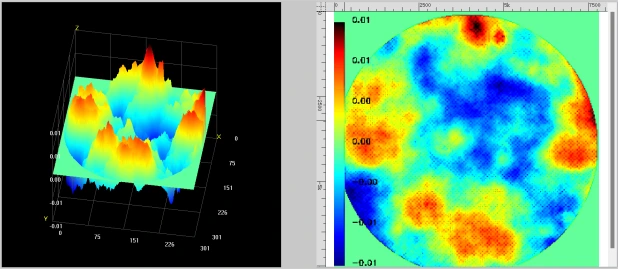

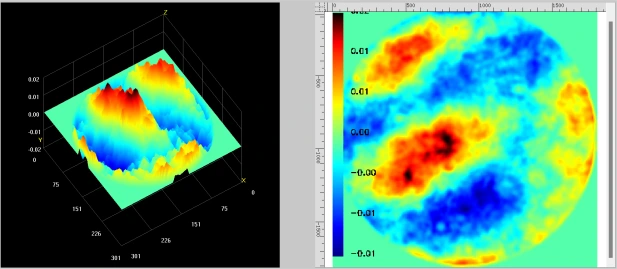

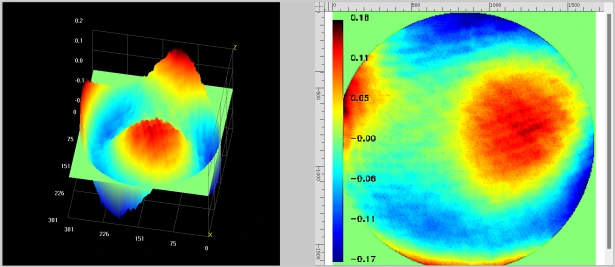

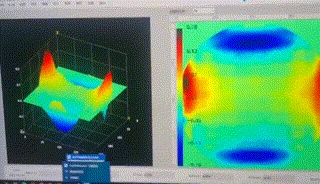

Ännu mer imponerande kan Bojiong-sensorn visa 3D-mätning resulterar i full upplösning i realtid, med en bildhastighet på upp till 10 fps, som omedelbart presenterar den tredimensionella topografin av vågfronten. Denna sensor är perfekt lämpad för laserstråle vågfrontdetektering, adaptiva optiska system, optisk systemkalibrering, optisk fönsterinspektion och mätning av optiska plan och sfäriska former. Dessutom kan det exakt upptäcka ytråhet och mikroprofiler, vilket gör dess applikationsområden extremt breda.

Bojiong FIS4 HR-W vågfrontdetektor är lätt att använda och har ultrahög vibrationsmotstånd och stabilitet, vilket ger användarna en idealisk vågfrontmätningslösning. Den uppnår precisionsmätningar på nanometernivå utan behov av vibrationsisolering, vilket förbättrar mäteffektiviteten och noggrannheten avsevärt. Att välja Bojiong innebär att välja en ny standard för effektiv, exakt och stabil vågfrontmätning.

Specifikation

Särdrag

◆ 100% inhemskt utvecklad

◆ Envägs ljus självstörning, ingen referensspegel krävs

◆ Brett spektrum 400nm ~ 1100nm band

◆ 2nm RMS Hög fasupplösning

◆ Stark vibrationsmotstånd, inget behov av optisk vibrationsisolering

◆ Enkel och snabb interferensljusvägskonstruktion

◆ Stöder kollimerade balkar och stora NA -konvergerande balkar

 Ansökan

Denna Bojiong FIS4 HR-W vågfrontdetektorerad i laserstråle vågfrontdetektering, adaptiv optik, ytformmätning, optisk systemkalibrering, optisk fönsterdetektering, optiskt plan, sfärisk ytformsmätning, ytfruktdetekteringsdetektering

 Information

Bojiong FIS4 HR-W Wavefront-detektor utvecklades av ett team av professorer från Zhejiang University och Nanyang Technological University, Singapore. Sensorn är lämplig för laserstråle-kvalitetsanalys, plasmflödesdetektering, realtidsmätning av höghastighetsflödesfördelning, optisk systembildskvalitetsutvärdering, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler. Det är speciellt utvecklat för bekväm interferometrisk mätning inom industrin, vetenskaplig forskning och nationellt försvar. With high resolution of 300×300 (90,000) phase points, wide spectral response of 400-1100nm, and 10 frames of full-resolution real-time 3D result display, it provides an ideal wavefront sensing measurement tool for beam wavefront detection, adaptive optics, optical system calibration, optical window detection, optical plane surface shape, spherical surface shape measurement, surface roughness, and surface Mikroskopisk profildetektering.

FIS4 HR-W använder patenterade slumpmässiga kodade fyrvågs diffraktionsteknologi för att uppnå självinterferens av en enkanal uppmätt vågfront, och störningar sker vid det bakre bildplanets läge. Den har låga krav på ljuskällans sammanhang, kräver inte fasförskjutning och kan uppnå interferometrisk mätning med hjälp av ett vanligt avbildningssystem. Den har extremt hög vibrationsmotstånd och ultralätt stabilitet och kan uppnå precisionsmätning på NM-nivå utan vibrationsisolering. Jämfört med Microlens Array Hartmann-sensor har den mer högupplösta faspunkter, ett bredare adaptivt bandområde, ett större dynamiskt intervall och bättre kostnadsprestanda.
