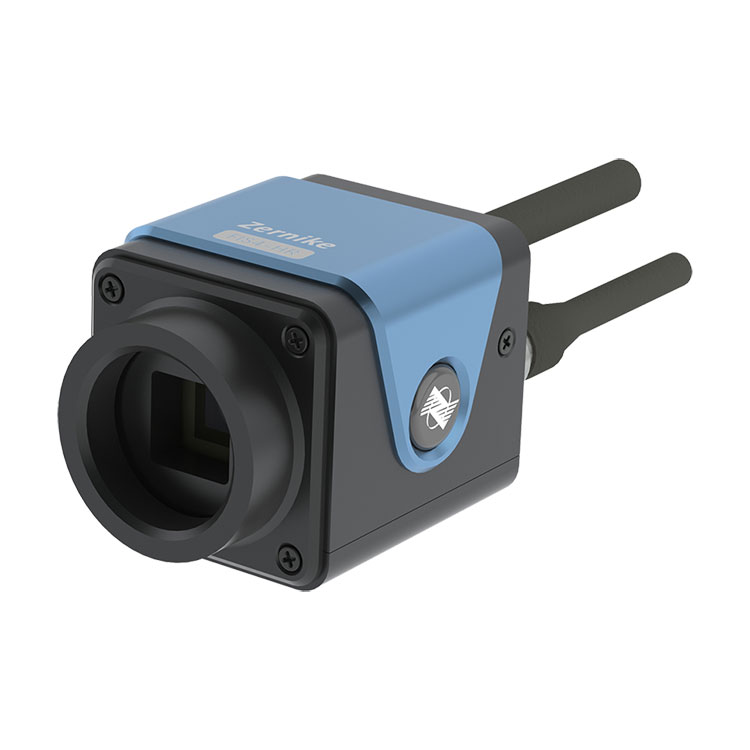

High Resolution Wavefront Sensor, som visar 10 bildrutor med fullupplösta 3D-resultat i realtid, har en hög upplösning på 300×300 (90 000) faspunkter och ett brett spektralsvar som sträcker sig från 400-1100nm. Den är lämplig för applikationer som laserstrålevågfrontdetektering, adaptiv optik, optisk systemkalibrering, optisk fönsterinspektion, mätning av formen på optiska plana ytor, mätning av sfärisk ytform, ytjämnhet och ytmikroprofildetektering, vilket ger en idealisk verktyg för vågfrontsavkänning och mätning.
Produktnamn |
Högupplöst vågfrontsensor |
Våglängdsområde |
400nm~1100nm |
Målstorlek |
7,07 mm×7,07 mm |
Optisk upplösning |
23,6 μm |
Bildpixel |
2048×2048 |
Fasutgångsupplösning |
300×300(90000 pixlar) |
Fasupplösning |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
Dynamiskt omfång |
110 μm (150 lm) |
Samplingshastighet |
24 fps |
Bearbetningshastighet i realtid |
10Hz (vid full upplösning) |
Gränssnittstyp |
HACKA |
Dimensionera |
56,5 mm×43 mm×41,5 mm |
Vikt |
ca 120g |
◆ Stöder kollimerade strålar och stora NA konvergerade strålar
◆Hög upplösning på 300×300 (90000) faspunkter
◆Självstörande ljus med en kanal, ingen referensspegel krävs
◆Bredspektrum 400nm~1100nm band
◆2nm RMS högfasupplösning
◆ultra högt vibrationsmotstånd, inget behov av optisk vibrationsisolering
◆ Uppnå enkel och snabb konstruktion av störljusvägar
Denna BOJIONG högupplösta vågfrontssensor som används i laserstrålevågfrontsdetektion, adaptiv optik, ytformsmätning, optisk systemkalibrering, optisk fönsterdetektering, optiskt plan, mätning av sfärisk ytform, detektering av ytjämnhet
laserstrålevågfrontdetektering |
Optisk mätning av plan ytform |
Optisk sfärisk ytformmätning |
Aberrationsmätning av optiska system |
Optisk fönsterdetektering |
Mätning av gitterfördelning inuti materialet |
Adaptiv optik - vågfrontsdetekteringssvar i Zernike-läge |
|
BOJIONGH högupplöst vågfrontssensor utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, den kombinerar diffraktion och interferens för att uppnå en vanlig fyrvågs tvärgående skjuvinterferens, med överlägsen detekteringskänslighet och antivibration prestanda och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
FIS4 Tekniska parametrar för varje produktserie |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 KLOCKA |
FIS4-HS |
FIS4-cell |
FIS4-NIR |
Våglängdsområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Målstorlek mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Optisk upplösning |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Bildpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fasutgångsupplösning |
512×512 (262144 pixlar) |
300×300(90000 pixlar) |
512×512(262144 pixlar) |
420×420(176400 pixlar) |
300×300(90000 pixlar) |
512×512(262144 pixlar) |
Fasupplösning |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
10 nmRMS |
15nmRMS |
10 nmRMS |
10 nmRMS |
15nmRMS |
Dynamiskt omfång |
90 μm (256min) |
110 μm (150min) |
162 μm (256min) |
132 μm (210min) |
110 μm (150min) |
270 μm (256min) |
Samplingshastighet |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Bearbetningshastighet i realtid |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) Stöder fördröjd batchbearbetning |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
Gränssnittstyp |
USB3.0 |
HACKA |
USB3.0 |
HACKA |
HACKA |
USB3.0 |
Externt gränssnitt |
- |
- |
- |
- |
C-port |
- |
Storlek mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
vikt |
ca 240g |
ca 120g |
ca 240g |
ca 120g |
ca 120g |
ca 240g |
