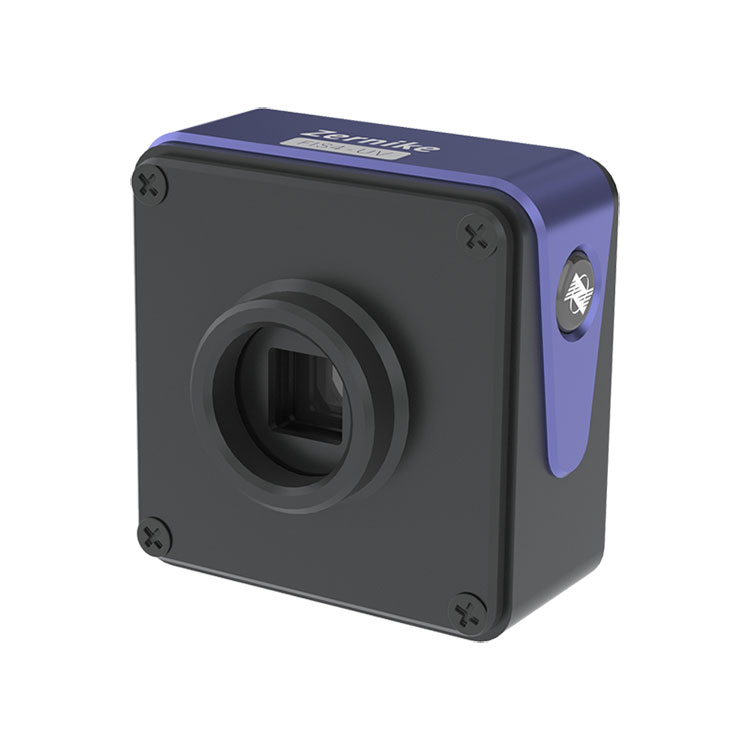

Ultraviolet Wavefront Sensor, med en hög fasupplösning på 2NM RMS och extremt starkt vibrationsmotstånd. Den har också en upplösning på 512×512 pixlar (262 144 faspunkter), som kan utföra interferensmätningar i det bakre fokalplanet. Tekniken kräver att ljuskällan har låg koherens och eliminerar behovet av fasförskjutning. Med det ultravioletta avbildningssystemet kan enheten mäta vågfronten i realtid.
produktnamn |
Ultraviolett vågfrontssensor |
Våglängdsområde |
200nm~450nm |
Målstorlek |
13,3 mm×13,3 mm |
Optisk upplösning |
26 μm |
Samplingsupplösning |
512×512(262144pixel) |
Fasupplösning |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
Dynamiskt omfång |
90 μm (256 min) |
Samplingshastighet |
32 fps |
Bearbetningshastighet i realtid |
10Hz (full upplösning) |
Gränssnittstyp |
USB3.0 |
Dimensionera |
70 mm×46,5 mm×68,5 mm |
Vikt |
ca 240g |
◆UV-spektrum 200nm~450nm band
◆Ultrahög upplösning på 512×512 (262144) faspunkter
◆Självstörning av ljus med en kanal, inget referensljus krävs
◆2nm RMS högfasupplösning
◆ Precis som bildbehandling, enkel och snabb konstruktion av optisk väg
◆Stöder kollimerade strålar och icke-kollimerade strålar med hög NA
◆ Extremt stark antivibrationsprestanda, inget behov av optisk vibrationsisolering
Denna BOJIONG ultravioletta vågfrontsensor används för mätning av optisk systemaberration, kalibrering av optiska system, mätning av platt (wafer) ytform, mätning av optisk sfärisk ytform, etc.
Detektering av laserstrålevågfront |
Vågfrontsdetekteringssvar av adaptiv optik Zernike-läge |
Exempel på aberrationsmätning av optiskt system
|
Exempel på mätning av optiska systemkalibrering
|
Exempel på råhetsmätning av skivan
|
Mikroetsningsmorfologimätning - defektprov 1 # -114 linjer |
BOJIONG Ultraviolet Wavefront Sensor utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, den kombinerar diffraktion och interferens för att uppnå en vanlig fyrvågs transversell skjuvningsinterferens, med överlägsen detekteringskänslighet och antivibrationsprestanda , och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
FIS4 Tekniska parametrar för varje produktserie |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 KLOCKA |
FIS4-HS |
FIS4-cell |
FIS4-NIR |
Våglängdsområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Målstorlek mm2 |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Optisk upplösning |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Bildpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fasutgångsupplösning |
512×512 (262144 pixlar) |
300×300(90000 pixlar) |
512×512(262144 pixlar) |
420×420(176400 pixlar) |
300×300(90000 pixlar) |
512×512(262144 pixlar) |
Fasupplösning |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
10 nmRMS |
15nmRMS |
10 nmRMS |
10 nmRMS |
15nmRMS |
Dynamiskt omfång |
90 μm (256min) |
110 μm (150min) |
162 μm (256min) |
132 μm (210min) |
110 μm (150min) |
270 μm (256min) |
Samplingshastighet |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Bearbetningshastighet i realtid |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) Stöder fördröjd batchbearbetning |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
Gränssnittstyp |
USB3.0 |
HACKA |
USB3.0 |
HACKA |
HACKA |
USB3.0 |
Externt gränssnitt |
- |
- |
- |
- |
C-port |
- |
Storlek mm2 |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
vikt |
ca 240g |
ca 120g |
ca 240g |
ca 120g |
ca 120g |
ca 240g |
