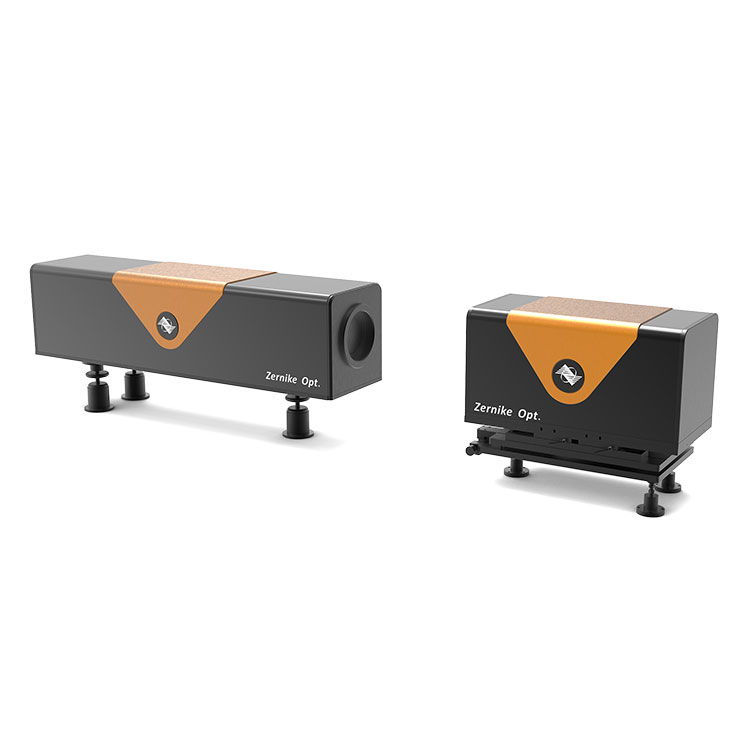

Transient Aerodynamic Flow-field Analyzer, utrustad med en ultrahöghastighetskamera, ger starkt stöd för vindtunneltestning, flödesfältsimulering och förbättring av flygplanssäkerhet och flygeffektivitet. BOJIONG har utvecklat en extern fyrvågsinterferenssensor med oberoende immateriella rättigheter (modell: FIS4-EX1), som använder ett 4f-bildsystem för att avbilda det kodade gittret på användarens dedikerade kamera genom extern åtkomst, och därigenom uppnå mer exakta mätningar.
Produktnamn |
Transient aerodynamisk flödesfältsanalysator |
Applikationsvåglängd och ljuskälla |
Synligt ljus 527nm |
Puls huvuddriftsfrekvens |
1-1000Hz |
Effektiv mätning av vågfronts kaliber |
Inte mindre än φ80mm |
Objektavstånd |
1,5m~4m |
Rumslig upplösning av förvrängd vågfrontsmätning |
≤1 mm |
Förvrängt vågfronts mätområde |
±10λ |
Felaktig vågfrontsmätning |
RMS≤(1/15)λ、PV≤0,2λ |
Mätkänslighet |
1/15 min |
Detektorpixel |
1280×1024 |
Systemet samlar in ramfrekvensen |
Programmerbar, maximal bildhastighet är inte mindre än 450Hz |
Höghastighetskontroll för samplingssynkronisering |
Laserpulsbredd≤30ns Laserljuskällans pulssignal och detektorförvärvningssignalen är samma steg Anta standardgränssnitt för TTL-signal |
【Anti-interferens】
Det aeroptiskt förvrängda vågfrontsmätsystemet för höghastighetsflöde runt flödesfältet använder en modern gemensam väg med rumslig fasmodulering Skjuvstörningssystem, vars linjära bärare effektivt kan styra extern miljöstörning
【Digital detektering med hög upplösning och stor distorsion】
CCD-bildinsamlingssystem utrustat med hög upplösning (1280×1024 pixlar), höghastighetsdataöverföring för att uppnå högupplöst digital detektering, hög upplösning - hög linjär bärvåg - detektering av stor distorsion. Ett diagnospaket för höghastighetsvågfront med vetenskapliga och rika mätresultat tillhandahålls.
【Höghastighetssignalupptagning】
Med en nära-infraröd DPSS-laser som kan anpassa sig till både transienta och integrerade tillstånd med kontinuerlig och pulsad, kan höghastighetssignalinsamling realiseras, med en maximal bildhastighet på inte mindre än 450Hz. Ett externt synkront signalinsamlingssystem har utvecklats och utrustats för att fullborda den synkrona insamlingen av signalen mellan målfältet för variabelt flöde och höghastighetsmåldetektorn.
Denna BOJIONG Transient Aerodynamic Flow-field Analyzer lämplig för sampling av kameror med olika speciella krav, olika fluorescensbilder inom det biologiska området och inom området för höghastighetsbildinsamling, randkameror och olika höghastighetskameror kommer att användas.
Detektering av vågfrontsförvrängningsindex |
Flödesfältinterferensfransar av Mach-skiva samlade i vindtunnel |
Mach disk lokal upptäckt diagram |
Mach disk lokal upptäckt diagram |
Professionell mjukvarumodul
◆ Vänligt mjukvarugränssnitt inklusive 3D-topografidisplay, konturkartavisning, PV, RMS, POW och annan numerisk display
◆ Dynamisk insamlingsdisplay i realtid, lätt att dynamiskt observera 3D-vågformsförändringar
◆Det kan mäta höjdvärdeskurvan och beräkna områdets grovhet och andra numeriska parametrar genom att dra i tråden
◆Mätområdet kan väljas fritt runt och kvadratiskt och kan fritt justeras efter val
BOJIONG Transient Aerodynamic Flow-field Analyzer utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, kombinerar den diffraktion och interferens för att uppnå en gemensam fyrvågs tvärgående skjuvinterferens, med överlägsen detektionskänslighet och anti -vibrationsprestanda, och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
