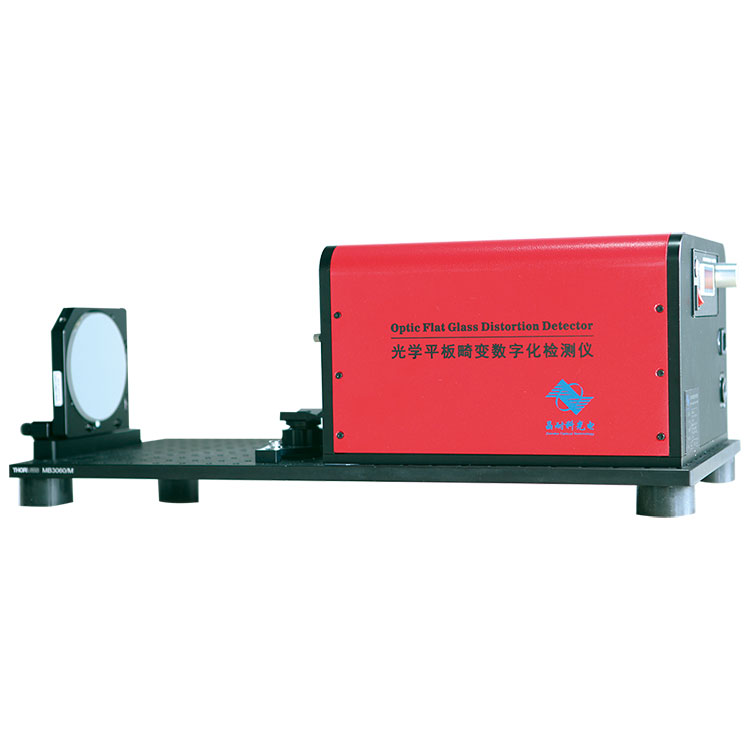

Den kan mäta små fönsterbitar och gör det lättare att byta ut proverna. Flat Panel Window Distortion Detector har en fyra-vågsfronts transversell skjuvning optisk common-path interferometer med variabel skjuvhastighet. Interferometersystemet har en kompakt struktur och stabila interferensfransar. Systemet använder självstörande vågfrontsteknik för att upptäcka distorsion i parallella plan och sända vågfronter, vilket gör det särskilt lämpligt för kvalitetsinspektion på plats i verkstaden. Utrustningen erbjuder ett högt förhållande mellan kostnad och prestanda.
Produktnamn |
Flat Panel Fönster Distorsion Detektor |
Detekterbar provöppning (mm) |
Upp till 100, det finns två utbytbara bländarstorlekar på 40 och 100 |
CCD-pixlar |
2048*2048 |
Våglängd (nm) |
633±10 |
Dynamiskt område (um) |
100 |
Precision PV-värde (λ) |
Bättre än 1/10 våglängd |
RMS-mätning repeterbarhet (λ) |
1/1000 våglängd |
Känslighet (nm) |
2 |
Bildfrekvens för visning i realtid (Hz) |
15 |
Systemet är utrustat med slumpmässig utrustning |
Bildbehandlingsdator |
Bearbetningsprogramvara |
Programvaran "Industrial Window Component Distortion Detection Instrument" kan visa realtidsutgångsvågfrontsvärden som PV-värde, RMS-värde och POWER-värde |
Övergripande mått (inklusive provsteg) (mm) |
600 (längd) x 300 (bredd) x 180 (höjd) |
Totalvikt (KG) |
30 |
◆ Gemensam vägsjälvstörning - inget referensplan krävs
◆ Bra vibrationsmotstånd, inget behov av isoleringsplattformar, kan appliceras för testning i vanliga verkstadsmiljöer
◆Bra realtidsprestanda, kan uppnå dynamisk detektering av dussintals bildrutor
◆ Bra kostnadseffektivitet, enkel justering och kompakt struktur
BOJIONG Flat Panel Window Distortion Detector jämfördes med resultaten från ZYGO GPI-interferometern, som för närvarande används internationellt. Medelvärdena för PV, RMS och POWER för samma komponent beräknades efter att ha mätts separat i två enheter, och resultaten var konsekventa. Utrustningen har applicerats på verkstadsplatsen.
◆Detektering av distorsion av platt glas i smartphones och högupplösta övervakningsfönster
◆ Detektering av strålkvalitet och detektering av transient vågfront
◆Kan användas för högprecisionsavkänning av optiskt systembildkvalitet
◆Biokvantitativ fasmikroskopi
◆Optiska platta panelkomponenter, safirsubstrat, precisionsmetallytor och andra ytformer, samt detektering av transmissionsvågfront
◆Detektering av adaptiv optisk vågfrontsavkänning och andra aspekter
Överföringsvågfrontsdetekteringsresultat för safirkomponenter |
Ytformsdetektering av optiska komponenter |
BOJIONG utvecklade Flat Panel Window Distortion Detector baserat på den principiella fördelen med självstörning av den vanliga vägen hos FIS4 fyrvågsinterferometrisk sensor. Den här enheten kan utföra realtidsdetektering av ytformen på plana optiska element inom en 100 mm öppning. Strålen som bär informationen om ytformen för det uppmätta elementet diffrakterar genom ett speciellt kodat gitter, delar vågfronten horisontellt i fyra och bildar ett tvådimensionellt interferensmönster för skjuvning av en gemensam väg med fyra vågfronter. Genom att demodulera den tvådimensionella interferensen erhålls elementets ytforminformation.
◆Samtidigt stöder programvaran export av rådata av mätresultat, ger stöd för kvantitativ detekteringsdata för olika studier och underlättar för användare att utföra dataanalys och forskning i framtiden.
◆ Utrustad med programvaran "Flat Panel Window Distortion Detector" kan den visa och mata ut 3D-bilder i realtid av det uppmätta optiska elementplanet, mata ut PV-värden, RMS-värden och POWER-värden för den uppmätta ytan.
