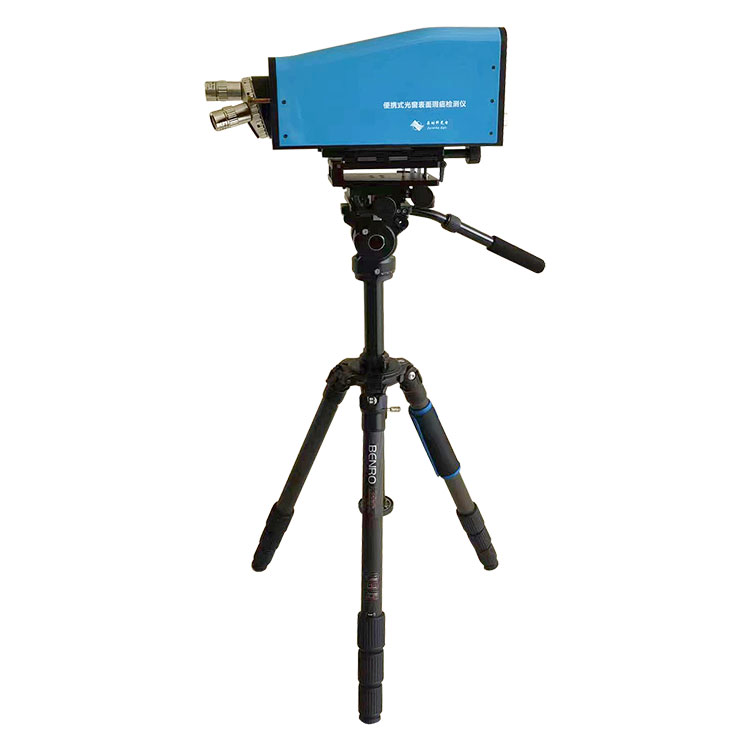

När vissa testkomponenter inte är bekväma att bära eller flytta gör den bärbara 3D-profilometern underverk. Den har utmärkt seismisk prestanda; den bärbara stativdesignen möjliggör snabb utplacering både inomhus och utomhus; den dämpande kardan i kombination med en finjusteringsmekanism möjliggör grova och finjusteringar av 120° stigning och 360° rotation, vilket säkerställer ett brett utbud av högprecisionsdetektion. Med hjälp av skjuvdifferentialinterferensteknologi har systemet ett större dynamiskt område och ett bredare utbud av applikationer.
Bärbar 3D Profilometer adaptiv sensor FIS4-HR |
|
◆ Brett spektralområde (400nm~1100nm) ◆ Hög upplösning på 90 000 faspunkter ◆ 2nm RMS Hög fasupplösning |
Bärbar 3D Profilometer adaptiv sensor FIS4-WATCH |
|
◆ Brett spektralområde (400nm~1100nm) ◆ Superhög upplösning med 262144 faspunkter ◆ 2nm RMS Hög fasupplösning |
◆Ingen referensyta, bra vibrationsmotstånd
◆Multiobjektiv linsbyte, stort synfält, hög upplösning
◆ Utanför och på plats snabb layoutapplikationstestning
◆ Flervinklar grovjustering och finjustering, för att säkerställa ett stort urval av högprecisionsdetektion
◆ Högkostnadsprestanda, kompakt struktur, enkel användning
◆Kraftfullt mjukvarupaket för bildbehandling för digital vågfrontsrekonstruktion
Denna BOJIONG Portable 3D Profilometer lämplig för installation, justering och detektering av lätta fönster.
Standardlinjebredd 3D-mätning |
3D-mätning av ytans skrapdjup på ljusfönstret |
I BOJIONG Portable 3D Profilomete-inspektion används ett bildsystem med dubbla kameror. Systemet använder ett mikroskopsystem för att detektera repdefekter på ytan av optiska komponenter för bredd, djup och ytjämnhet. Bildkameran har ett stort synfält och kan snabbt hitta ytdefekter och upptäcka repbredd; den digitala vågfrontsinterferenssensorn kan realisera 3D-detektering av repdjup.

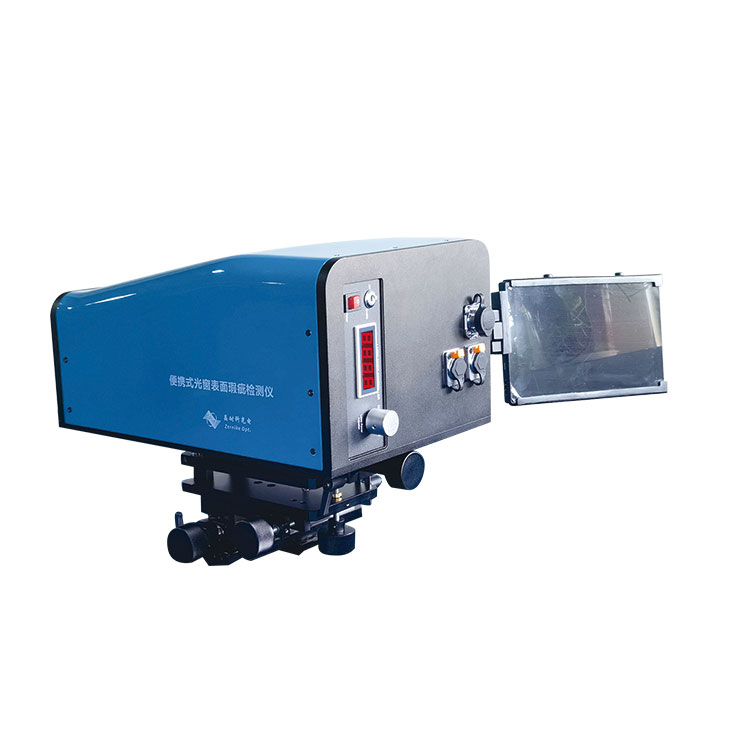

Systemet är utrustat med XYZ tredimensionell styrjustering och stigning och girjustering, som kan realisera inriktningen av målet och utrustningens detekteringsoptiska axeln, och kan placeras på ett stativ för att uppnå olika detekteringsmål, såsom stora -diameter ljusfönster och optiska element med stor diameter. Justeringsdetektering i valfri riktning.
Systemet antar interferensteknik för gemensam väg. Störningssystemet har utmärkta antivibrations- och anti-externa störningsegenskaper, så det är särskilt lämpligt för mätning och detektering i verkstäder, utomhus och andra miljöer. Ytformsdetekteringsinterferometern och mikrostrukturdetekteringsprofilometern som utvecklats av vårt företag med denna interferenssensor har framgångsrikt använts i relevanta enheter, och deras noggrannhet når samma index som Zygo-interferometern.
