FLS4 Högupplösta vågfrontsensor 400-1100NM

FIS4 högupplöst vågfrontsensor 400-1100nm

BojiongFIS4 HR-W WAVEFRONT SENSOR 400-1100NMFunktioner 300x300 högupplösta fasdetekteringspunkter och en högpresterande beräkningskärna (med mätnoggrannhet upp till 2nm RMS), vilket ger realtidsvågfrontdata med full upplösning med 10 bilder per sekund. Dess revolutionära gemensamma interferometri-design säkerställer stabil drift även i miljöer med hög vibration utan behov av vibrationsisolering. Dess inhemskt utvecklade slumpmässigt kodade gitter och kraftfulla rekonstruktionsalgoritm säkerställer utmärkt störningsresistens, exakt mätprestanda och bred industriell användbarhet.

BojiongFIS4-HR-W vågfrontsensor 400-1100NM Introduktion

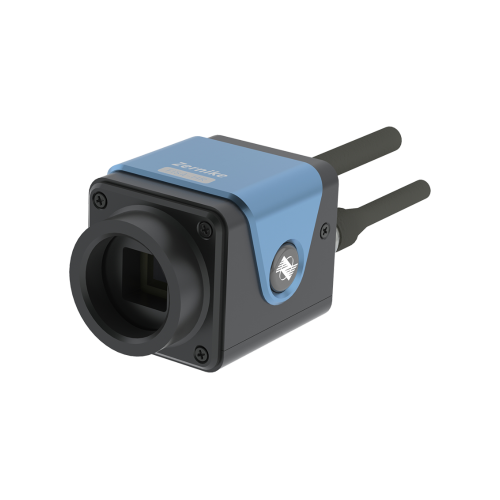

BojiongFIS4 högupplöst vågfrontsensor 400-1100nmär vårt företags senaste optiska inspektionsprodukt med hög precision. Det uppfyller ISO 9001 och China National Institute of Metrology (NIM) certifieringsstandarder och kommer med ett års garanti. DeFIS4-HR-W vågfrontsensoranvänder gemensamma interferometri och en realtidsvågfrontrekonstruktionsalgoritm, vilket eliminerar behovet av fasförskjutning och erbjuder exceptionell vibrationsmotstånd. Den är utformad för att uppfylla de strängaste vetenskapliga forsknings- och industriella inspektionskraven och erbjuder plug-and-play-drift och enkelt underhåll.

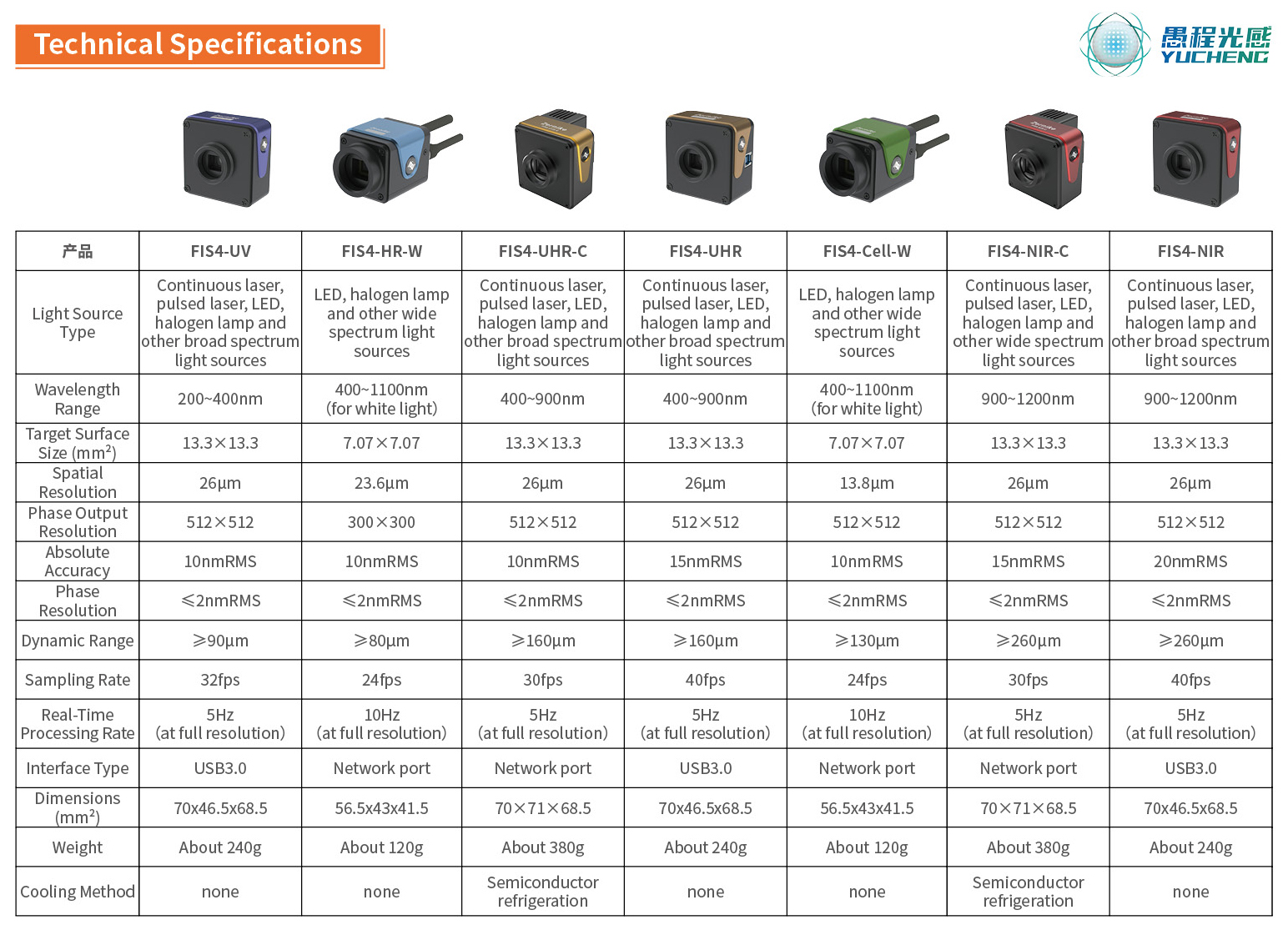

BojiongFIS4-HR-W vågfrontsensor 400-1100NM Parameter (specifikation)

BojiongFIS4-HR-W vågfrontsensor 400-1100NM Funktion och tillämpning

 Sedan 2006 har professor Yang Yongying's team vid Zhejiang University lanserat Wide-SpectrumFIS4 -serie vågfrontsensorerEfter 17 års forskning och utveckling, med hjälp av gemensamma vägar och realtidsvågfrontrekonstruktionsalgoritmer.

· Upptäckt av realtid av vågfrontdata är möjlig utan behov av en vibration

Isoleringsplattform.

· Känslighet kan nå 2nm RMS.

· Single Optical Path Design eliminerar behovet av referensljus, vilket möjliggör plug-and-play-drift.

· Storleken är bara storleken på en knytnäve.

DettaFIS4 högupplöst vågfrontsensor 400-1100nmär utformad för bekväm interferometri inom bransch, vetenskaplig forskning och nationellt försvar. Med en hög upplösning på 300 × 300 (90 000) faspunkter, ett brett spektralt svar från 400 till 1100 nm, och 10 ramar av realtid 3D-skärm vid full upplösning, ger det en idealisk vågfrontens mätverktyg för applikationer som strålvågsmätning, anpassningsfunktion, optisk systemkalibrering, optisk inspiration, OPTICAL OPTICAL OPTAL OCH SPRURE MEAME MEAME MEAM Ytmikroprofilinspektion.

BojiongFIS4-HR-W vågfrontsensor 400-1100NM Ansökan

BojiongFIS4-HR-W vågfrontsensor 400-1100NM  Information

DeFIS4 högupplöst vågfrontsensor 400-1100nmAnvänder patenterad slumpmässig kodad fyrvågs diffraktionsteknologi för att uppnå självstörning av en enda uppmätt vågfront, vilket genererar störningar vid det bakre bildplanet. Det kräver minimal ljuskällkoherens och eliminerar behovet av fasförskjutning, vilket möjliggör interferometriska mätningar med hjälp av standardavbildningssystem. DeFIS4-HR-W vågfrontsensor Erbjuder exceptionell vibrationsmotstånd och stabilitet, uppnå precision på nanometernivå utan behov av vibrationsisolering. Jämfört med Microlens Array Hartmann-sensorer har den mer högupplösta faspunkter, ett bredare våglängdsområde, ett större dynamiskt intervall och ett överlägset prisprestationsförhållande.

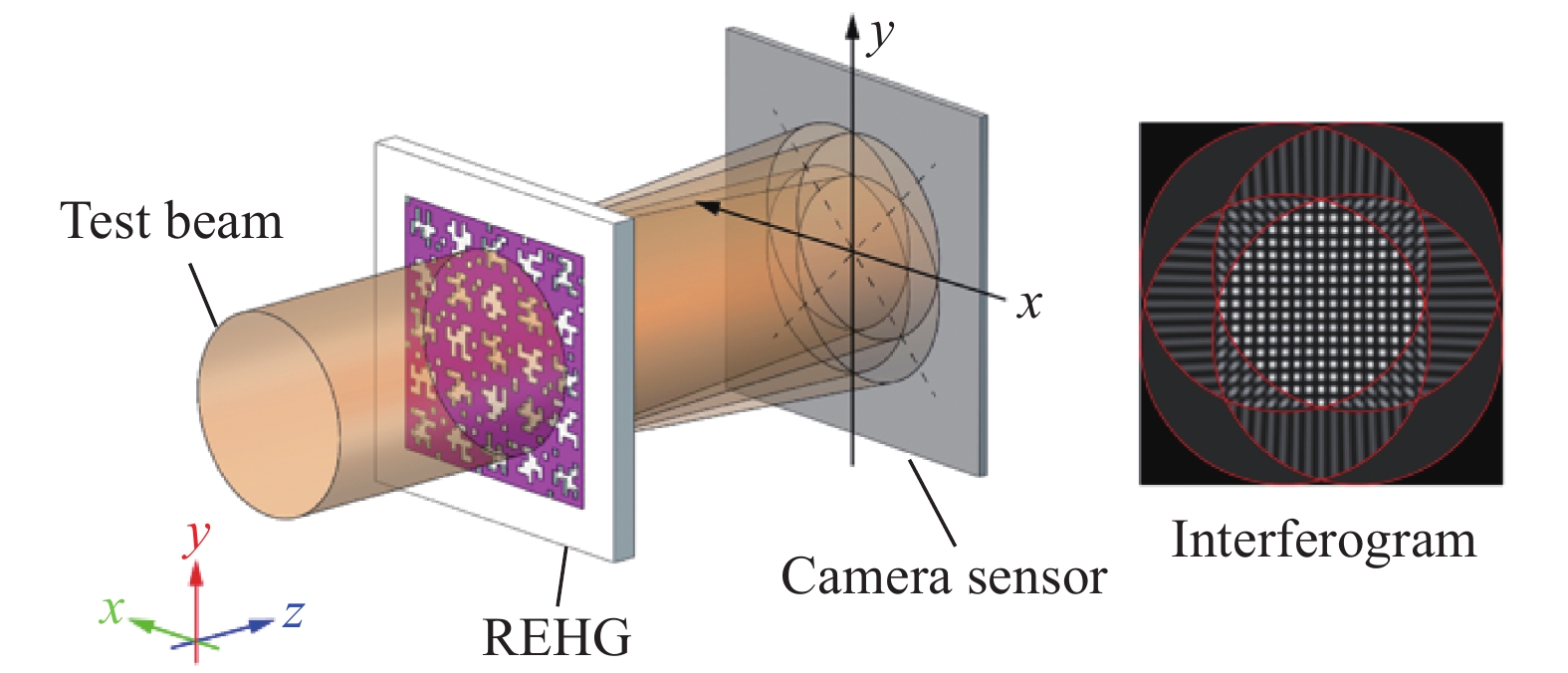

Fig.1.fasavbildningsprincipen baserad på fyra vågor lateral skjuvningsstörning med hjälp av slumpmässigt kodat hybridgall (REHG)

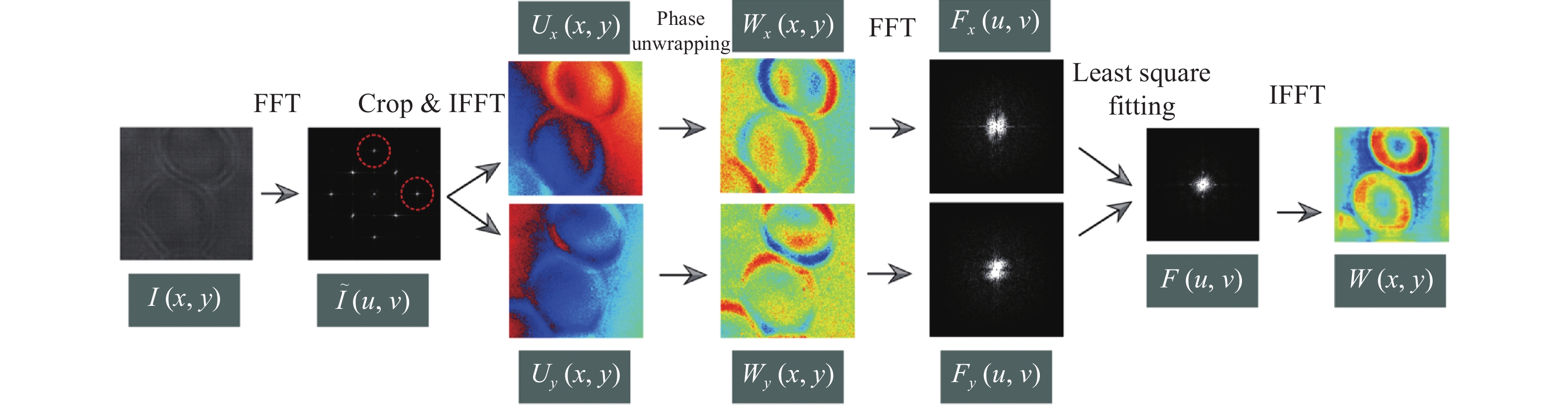

Fig.2.Least Square Wavefront Reconstruction från fyra-vågor i sidledskjuvningsinterferogram

DeFIS4 vågfrontsensorpå grund av dess unika fördelar som kompakthet, robusthet, hög temporär upplösning och kompatibilitet med befintliga mikroskopisystem, har blivit ett kraftfullt och mångsidigt verktyg med ett brett utbud av applikationer inom forskning och industri. Ursprungligen användes för traditionell optisk butiksgolvinspektion, inklusive optisk komponenttestning, utvärdering av laserstråle och adaptiv optik, har dess tillämpningar sedan dess utvidgats till att omfatta biomedicinsk avbildning, nanopartikelpositionering, karakterisering av metasytor och temperaturgradientkaraktärisering.

DeFIS4 WAVEFRONT -sensorensKompakt design gör det enkelt att integrera i befintliga mikroskopisystem, medan dess robusthet demonstreras av dess förmåga att upprätthålla exakt interferometrisk känslighet även i miljöer med hög vibration. Dessutom kan FIS4 Wavefront-sensorn ha enstaka mätningar, vilket möjliggör fångst av snabba dynamiska processer. I biomedicinsk forskning,FIS4 vågfrontsensorhar använts för etikettfria, högupplösta, realtidsavbildning av olika levande celler, såsom COS-7, HT1080-celler, RPE-celler, CHO-celler, HEK-celler och neuroner.

DeFIS4 vågfrontsensorhar också använts för fasfördröjningsavbildning, vilket ger stark kontrast för att visualisera anisotropisk vävnad och subcellulära strukturer såsom kollagenfibrer och cytoskeletten. Denna teknik har också utvidgats till fasavbildning i röntgenstrålen, mellanvåglängdsinfraröd (MWIR) och långvåglängd infraröda (LWIR) -regioner, vilket ytterligare visar dess potential för tvärvetenskapliga tillämpningar. Dessutom nyligen forskning som använderFIS4 vågfrontsensorhar i stor utsträckning använt vågfrontavkänningsteknologi på karakteriseringen av metasurfaces och tvådimensionella material, vilket visar dess olika användningsområden och potentiellt värde inom optik och materialvetenskap.
