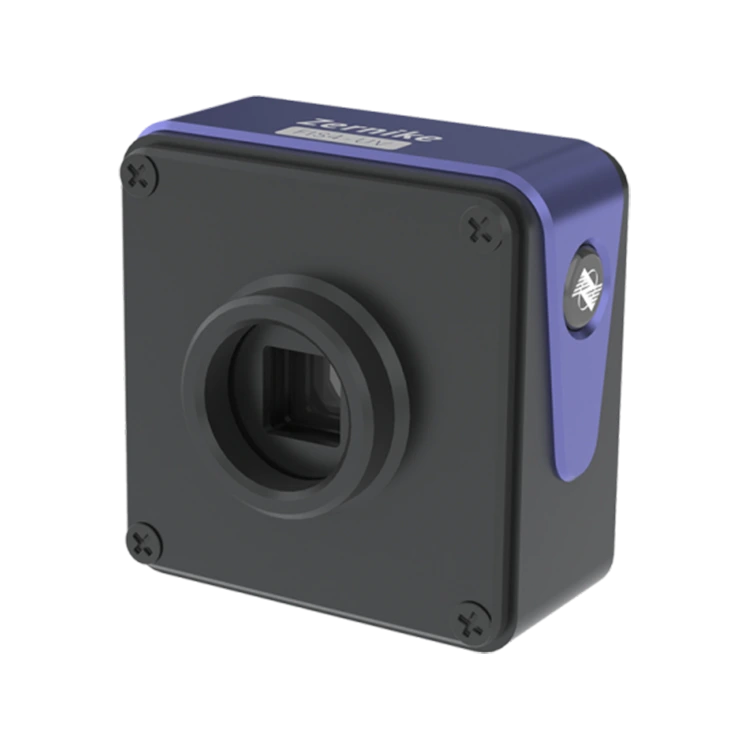

FIS4 UV Wavefront -sensor
  • FIS4 UV Wavefront -sensorFIS4 UV Wavefront -sensor

FIS4 UV Wavefront -sensor

Bojiong Optoelectronics, med sitt bestående engagemang för att upptäcka tekniken för vågfronten, introducerar stolt nästa generations FIS4 UV Wavefront-sensor och levererar exceptionella lösningar skräddarsydda för universitet och forskningsinstitutioner. Våra produkter och tjänster används i stort sett i olika sektorer inklusive optisk tillverkning, flyg- och rymdteknik, biomedicin och energiutforskning, vilket ger kunderna exakt att mäta och analysera optisk prestanda och därmed förbättra produktkvaliteten och produktionseffektiviteten. Genom kontinuerlig utvidgning av produktionsskala, förstärkning av tekniska kapaciteter och etablering av en välstrukturerad företagens driftsmekanism under de senaste åren, utvidgar Bojiong en uppriktig inbjudan till inhemska och internationella partners för att samarbeta och uppnå ömsesidig glans.


I hjärtat av FIS4 UV Wavefront-sensorn ligger Bojiongs banbrytande randomiserade kodning av fyrvågs diffraktionsteknik. Denna banbrytande teknik möjliggör störningar i det bakre fokalplanet även med minimal ljuskällkoherens, vilket avsevärt minskar begränsningarna för ljuskällkoherens och effektivt eliminerar kravet för fasförskjutning. FIS4 UV Wavefront-sensorn är integrerad med ett avancerat ultraviolett avbildningssystem och erbjuder mätfunktioner i realtid i realtidsmätningsmätning och uppvisar exceptionell vibrationsbeständighet och robusthet. Imponerande uppnår den precision i nanometerskala även utan vibrationssystem. Denna kapacitet öppnar upp nya möjligheter för mätningar med hög precision i olika och krävande miljöer. Bojiong Optoelectronics är inställd på att revolutionera optisk prestandamätning och analys, vilket leder branschen mot en enastående era av precision och effektivitet. Genom att sätta nya riktmärken för noggrannhet och operativ lätthet ger FIS4 UV Wavefront -sensor forskare och industrier att driva gränserna för optisk innovation.



Specifikation :



Ljuskälltyp

Kontinuerlig laser , pulslaser , LED, halogenlampa och andra bredbandsljuskällor

Våglängdsområde

200nm ~ 400nm

Målstorlek

13,3 mm × 13,3 mm

Rumsupplösning

26 m m

Fasutgångsupplösning

512 × 512

Absolut noggrannhet

10nmrms

Fasupplösning

≤ 2nmrms

Dynamisk

≥90 μ m

Provtagningsfrekvens

32 fps

Bearbetningshastighet i realtid

5Hz (vid full upplösning)

Gränssnittstyp

USB3.0

Dimensionera

70mm × 46,5 mm × 68,5 mm

Vikt

cirka240 g

Kylmetod

ingen





Funktion i Bojiong Fis4 UV Wavefront -sensor







◆ UV -spektrum 200NM ~ 400NM BAND

◆ 2nm RMS Hög fasupplösning

◆ 100% inhemskt utvecklad

◆ Envägsljus självstörning, inget referensljus krävs

◆ Extremt stark vibrationsmotstånd, inget behov av optisk vibrationsisolering

◆ Med laserstörningsbanor Suppression Design

◆ Stöd kollimerade balkar, högkollimerade strålar



  Applicering av Bojiong FIS4 UV Wavefront -sensor



Denna Bojiong FIS4 UV -vågfrontsensor som används för mätning av optisk systemavvikelse, optisk systemkalibrering, platt (skiv) ytformmätning, optisk sfärisk ytformsmätning, etc.

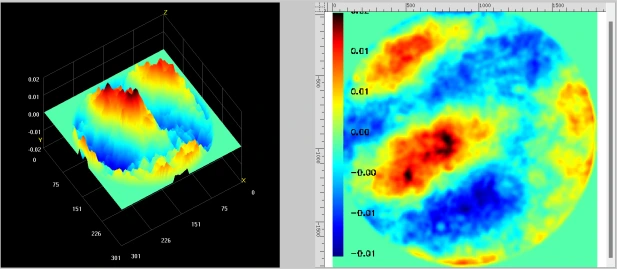

Laserstråle vågfrontdetektering

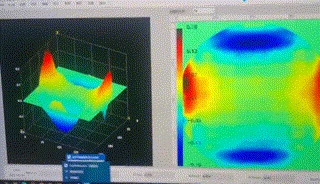

Wavefront Detection Response of Adaptive Optics Zernike Mode

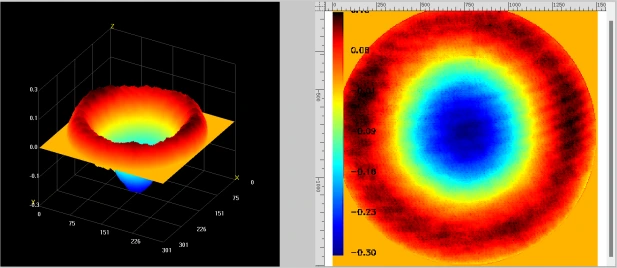

Exempel på avvikelsemätning av optiskt system

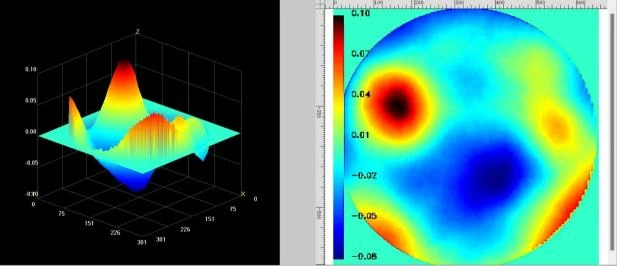

Exempel på optisk systemkalibrering

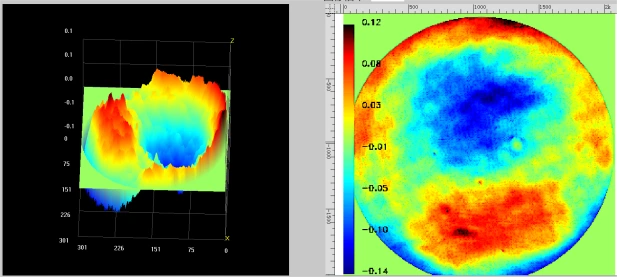

Exempel på mätning av skivytan



Mikroetning av morfologimätning - Defektprov 1 # -114 linjer





Bojiong FIS4 UV Wavefront Sensor Detaljer



Bojiong FIS4 UV Wavefront -sensor utvecklades av ett team av professorer från Zhejiang University och Nanyang Technological University, Singapore. Den har en ultrahög upplösning på 512 × 512 (262144) faspunkter och kan uppnå högprecisionsvågfrontmätning i 200nm till 400 nm-bandet. Det kan användas för mätning av optisk systemavvikelse, optisk systemkalibrering, plan (skiva) ytmätning, optisk sfärisk ytmätning, etc.

FIS4 UV kombinerar den patenterade slumpmässiga kodade fyrvågs diffraktionstekniken med UV-kameran och stör det bakre bildplanet. Den har låga krav på lätta källkoherens och kräver inte fasförskjutning. Det kan uppnå realtidsvågfrontmätning med UV-avbildningssystemet. Den har extremt hög vibrationsmotstånd och ultralätt stabilitet och kan uppnå precisionsmätning på NM-nivå utan vibrationsisolering.
