FIS4 Ultra-hög upplösning vågfrontsensor 400-900nm

FIS4 Ultra-hög upplösning vågfrontsensor 400-900nm

Bojiong FIS4 Ultra-hög upplösning vågfrontsensor 400-900nm använder innovativa fyrvågore Lateral skjuvinterferometri -teknik. Med en ultrahög densitet på 512 × 512 (över 260 000) fasdetekteringspunkter uppnår den nanometernivåvågfrontupplösning. De vågfrontsensor upprätthåller 2nm RMS -mätnoggrannhet i standardmiljöer utan vibrationsisolering och matar ut en fullständig svit med optiska specifikationer, inklusive Zernike -koefficienter, PSF och MTF, med full upplösning vid 5 ramar per sekund. Utnyttjande av en inhemsk producerad slumpmässig kodad gitter och adaptiv lösningsalgoritm fungerar den stabilt i komplexa industriella miljöer, inklusive de som kännetecknas av vibrationer och temperaturfluktuationer. Det tillhandahåller en mycket tillförlitlig vågfrontmätningslösning för tillverkning av ultraprecision, optoelektronisk systemmontering och banbrytande vetenskaplig forskning.

BojiongFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm Introduktion

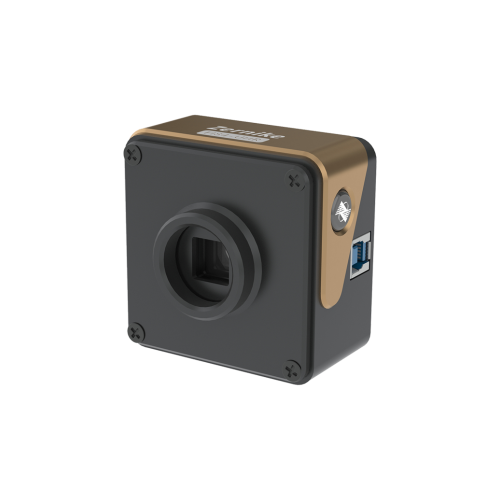

DeFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm är vårt företags nästa generations flaggskeppsoptiska mätinstrument. Det har ISO 9001 Certifiering av kvalitetshanteringssystem och är spårbar för China National Institute of Metrology (NIM). Det kommer med enen-Ja garanti. Denna sensor använder ett proprietärt gemensamt interferometeroptiskt system och realtidsvågfrontlösningsarkitektur, vilket eliminerar behovet av fasförskjutning eller referensspeglar. Det kan uppnå stabila 512 × 512 ultrahögt upplösning av vågfrontmätningar även i miljöer med hög vibration.

Med sin 2 nm RMS Ultra-High Precision, ≥160 μm brett dynamiskt intervall och 5 ramar/andra fullparameter i realtidsutgångsförmåga,FIS4 Ultra-hög upplösning vågfrontsensor 400-900nm  kan exakt fånga övergående vågfrontdetaljer och avvikelser med hög ordning. Det är allmänt tillämpligt på fält som laserstråldiagnos, ytinspektion med fri form, adaptiv optik och tillverkning av ultraprecision. Det uppnår verkligen "startmätning utan vibrationsisolering" och förbättrar effektiviteten och tillförlitligheten i hög precision optisk inspektion kraftigt.

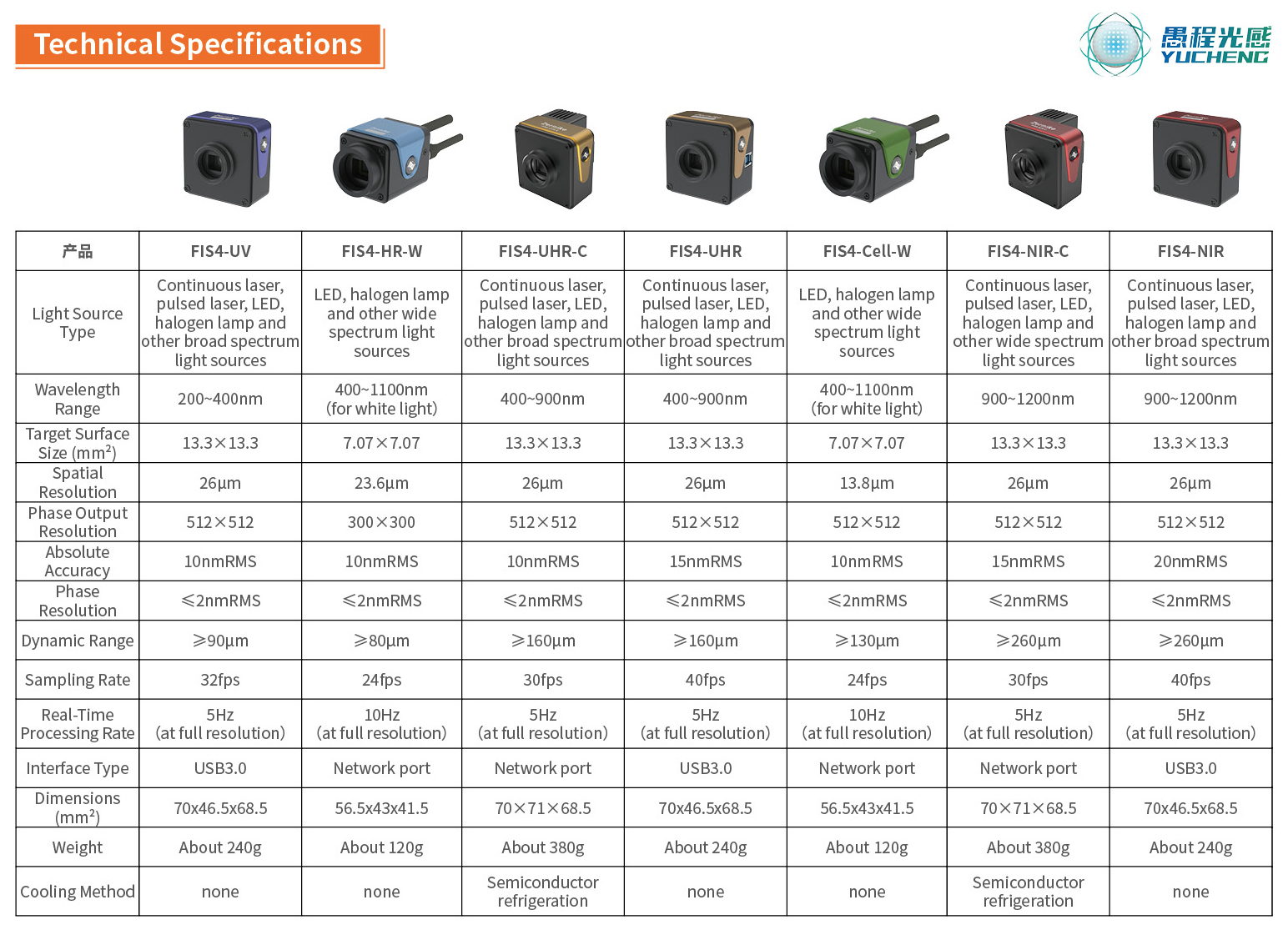

BojiongFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm Parameter (specifikation)

BojiongFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm Funktion och tillämpning

Sedan 2006，Professor Yang Yongying's Team vid Zhejiang University har lanserat WiD-Spectrum FIS4-serienvågfrontsensorer Efter 17 års forskning och utveckling, med hjälp av gemensamma vägar och realtidsvågfrontrekonstruktionsalgoritmer.

· Single Optical Path Design eliminerar behovet av referensljus, vilket möjliggör plug-and-play-drift.

· Upptäckt av realtid av vågfrontdata är möjlig utan behov av en vibration

Isoleringsplattform.

· Känslighet kan nå 2nm RMS.

· Upplösningen når 512 × 512.

· Storleken är bara storleken på en knytnäve.

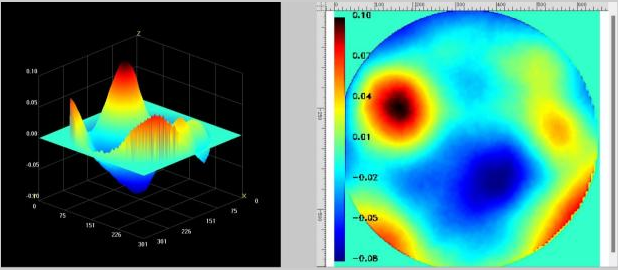

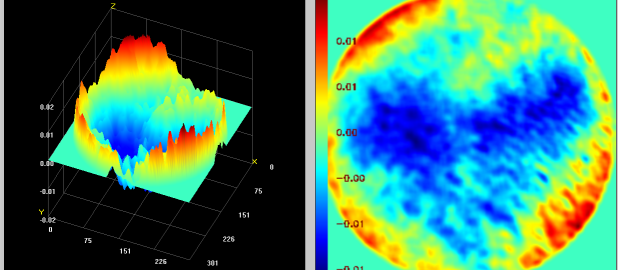

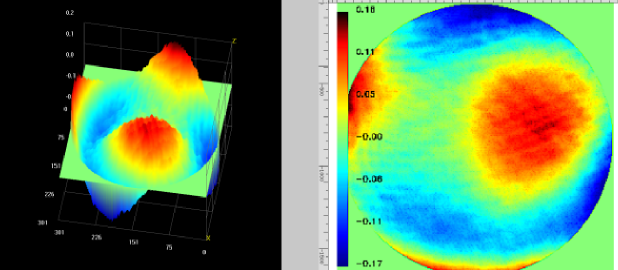

 DettaFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm är specifikt utvecklat för att hjälpa vetenskaplig forskning och industriscenarier med hög precision. Dess ultrahög upplösning kan upptäcka mer vågfrontdetaljer om objektet som testas. Den har en ultrahög upplösning på 512 × 512 (262,144) faspunkter, ett brett spektralt svar på 400-900 nm och en 5-ram fullupplösning i realtid 3D-display. Det ger ett idealiskt mätverktyg för vågfrontavkänning för laserstråle vågfrontdetektering, adaptiv optik, planytmätning, optisk systemkalibrering, optisk fönsterdetektering, optisk sfärisk ytmätning, ytråhetsdetektering och ytmikroprofil.

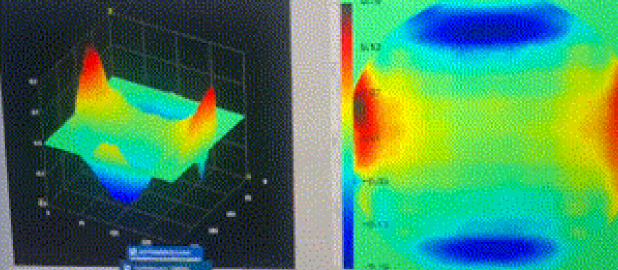

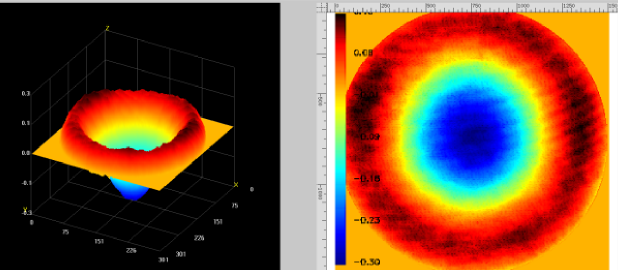

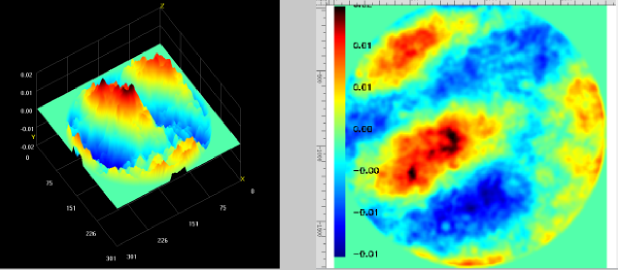

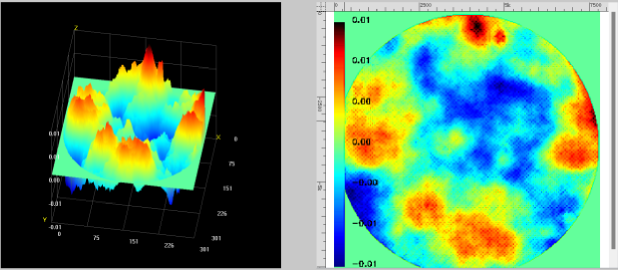

BojiongFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm Ansökan

BojiongFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm Information

DeFIS4 Ultra-hög upplösning vågfrontsensor 400-900nm Använder patenterad, oberoende utvecklad, slumpmässigt kodad fyrvågs diffraktionsteknik, vilket uppnår självstörning av den uppmätta vågfronten med hjälp av en enkelvägsljuskälla. Denna störningsprocess sker i det bakre bildplanet. Denna teknik minskar väsentligt kraven för lätta källkoherens, vilket eliminerar behovet av eventuella fasförskjutare och möjliggör interferometriska mätningar med hög precision med konventionella bildsystem. Produkten uppvisar exceptionell motstånd mot miljövibrationer och ultrahög driftstabilitet, vilket uppnår nanometernivåmätningsnoggrannhet utan behov av en vibrationsisoleringsbas. Jämfört med traditionella Microlens Array Hartmann-sensorer erbjuder FIS4 betydande fördelar: förvärv av högre densitet, ett bredare spektralt svarsområde och ett större dynamiskt mätområde, samtidigt som de erbjuder överlägsen total kostnads-prestanda. Med sin innovativa tekniska arkitektur, FIS4vågfrontsensor Omdefinierar standarden för optisk mätning med hög precision, vilket ger en mer pålitlig och kostnadseffektiv avancerad lösning för vetenskaplig forskning och industriell testning.

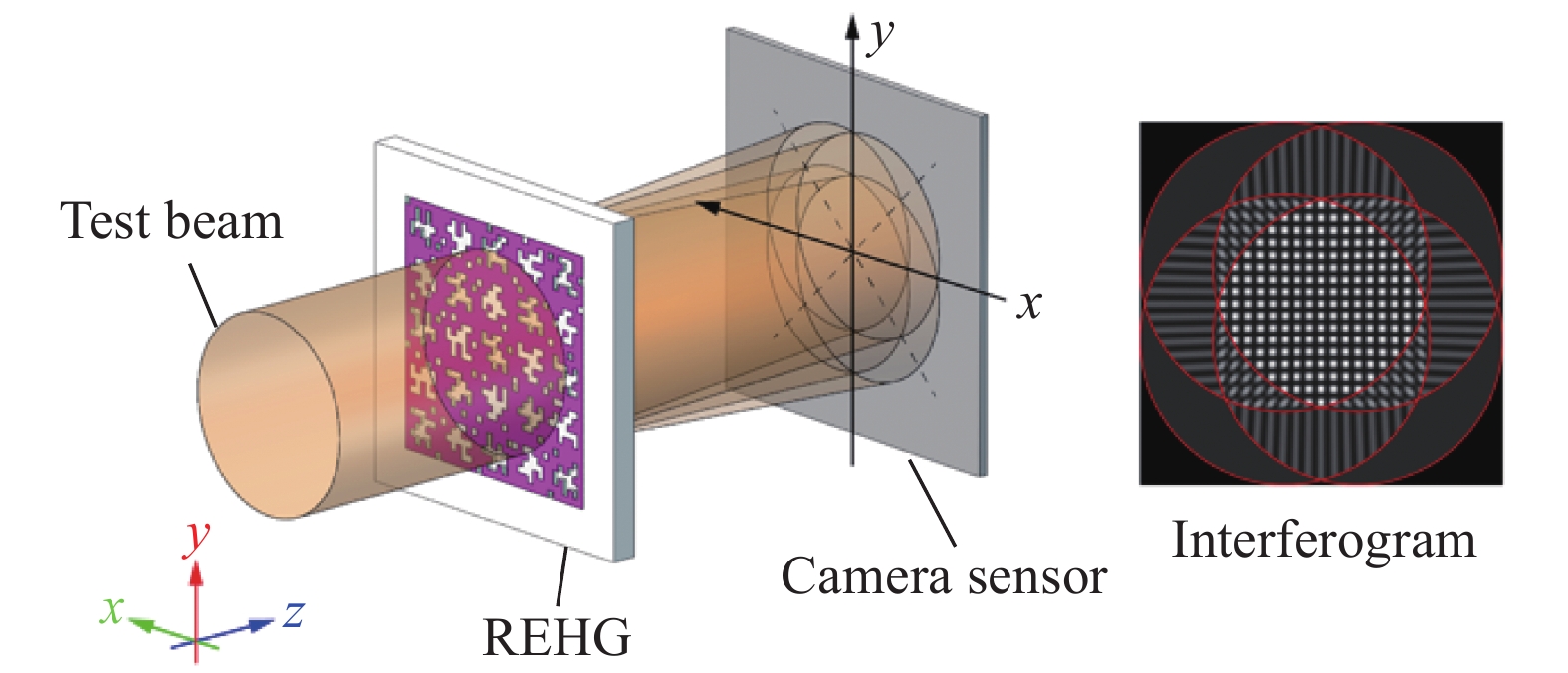

Fig.1.fasavbildningsprincipen baserad på fyra vågor lateral skjuvningsstörning med hjälp av slumpmässigt kodat hybridgall (REHG)

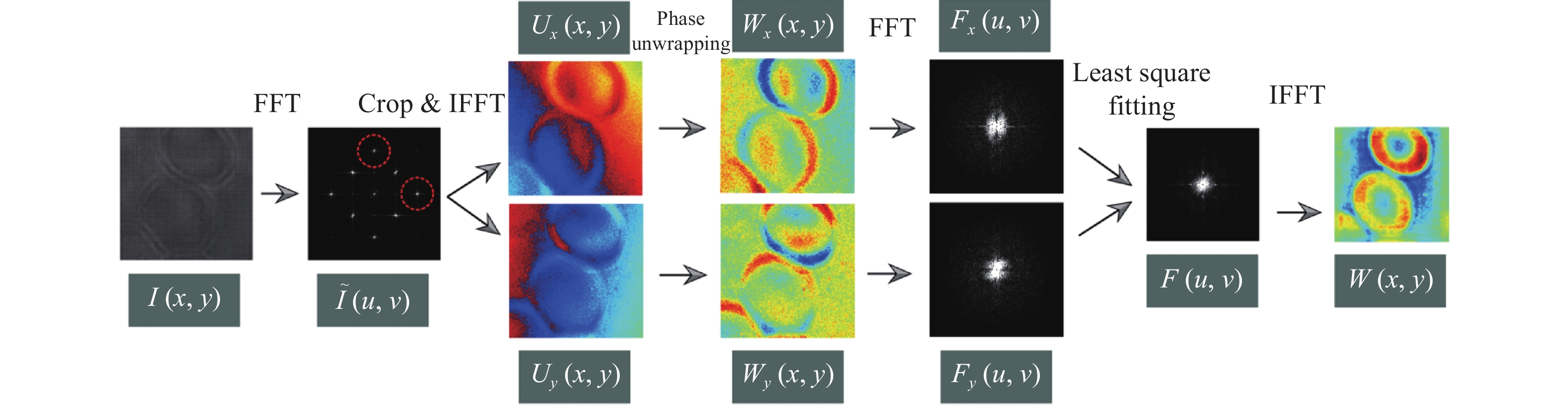

Fig.2.Least Square Wavefront Reconstruction från fyra-vågor i sidledskjuvningsinterferogram

DeFIS4 vågfrontkänslar, med sin kompakta, integrerade design, exceptionell miljö robusthet, hög temporär upplösning och robust systemkompatibilitet, har blivit ett banbrytande verktyg inom optisk metrologi, vilket visar en bred potential för tillämpning inom vetenskaplig forskning och industriell innovation. Ursprungligen fokuserade på inspektionsscenarier med hög precision i traditionella optiska workshops, inklusive optisk komponentytestning, laserstråle kvalitetsbedömning och adaptiv optiksystemkorrigering, dess tillämpningar har nu utökat till att omfatta avbrottsfält som biomedicinsk avbildning, nanopartikelsystemskorrigering, metasface-karaktärisering, temperaturfältmätning och till och med korsbandsbild.

DeFIS4 vågfrontsensorS Mycket kompakt design möjliggör sömlös integration i befintliga mikroskopoptiska vägar eller komplexa optiska system. Dess unika arkitektur, baserad på principen om gemensam-väg interferometri, ger exceptionell robusthet, upprätthåller nanometernivåfaskänslighet även i miljöer med hög vibration, vilket säkerställer stabil drift utan behov av ytterligare vibrationsisoleringsenheter. Vidare möjliggör sensorns rekonstruktionsförmåga med en exponering av vågfronten för exakt fångst och kvantitativ analys av höghastighetsdynamiska processer, såsom fluidrörelse, partikeltransienter och laseröverföring.

I biomedicinsk forskning, FIS4 vågfrontsensorSystemet har använts allmänt för etikettfri, långvarig, tredimensionell kvantitativ fasavbildning av olika levande celler, såsom COS-7, HT1080, RPE, CHO, HEK och primära neuroner, vilket minskar fototoxisk störning och ger ett nytt perspektiv för att studera cellulär dynamik. Denna teknik har också utmärkt fasfördröjningsavbildning, vilket möjliggör högkontrastvisualisering av dubbelbrytande subcellulära strukturer såsom kollagenfibrer och cytoskeletten, vilket främjar studien av vävnadsmekanik och patologi.

DessutomFIS4: s vågfrontavkänning Arkitektur visar en betydande potential för tvärband och tvärvetenskaplig expansion. Dess tekniska koncept har framgångsrikt utvidgats till nya fasavbildningssystem i röntgenstrålen, mittvågsinfraröd (MWIR) och långvågsinfraröd (LWIR) -band, vilket ger nya mätlösningar för materialvetenskap, termisk förvaltning och nationell säkerhet. Under de senaste åren har sensorn tillämpats i stor utsträckning i nya scenarier såsom manipulering av metasytfasmanipulering och optisk egenskapens karaktärisering av tvådimensionella material, vilket visar dess kritiska värde och bred tillämpbarhet som ett grundläggande mätverktyg för att främja tvärvetenskaplig innovation inom optik och materialvetenskap.

DeFIS4 vågfrontsensor Fortsätter att driva gränserna för tillämpning, lösa utmaningar för vågfrontmätning i flera scenarier med ett enda system och bli ett av kärnverktygen som stöder avancerad tillverkning, livsvetenskaplig forskning och banbrytande materialutveckling.
