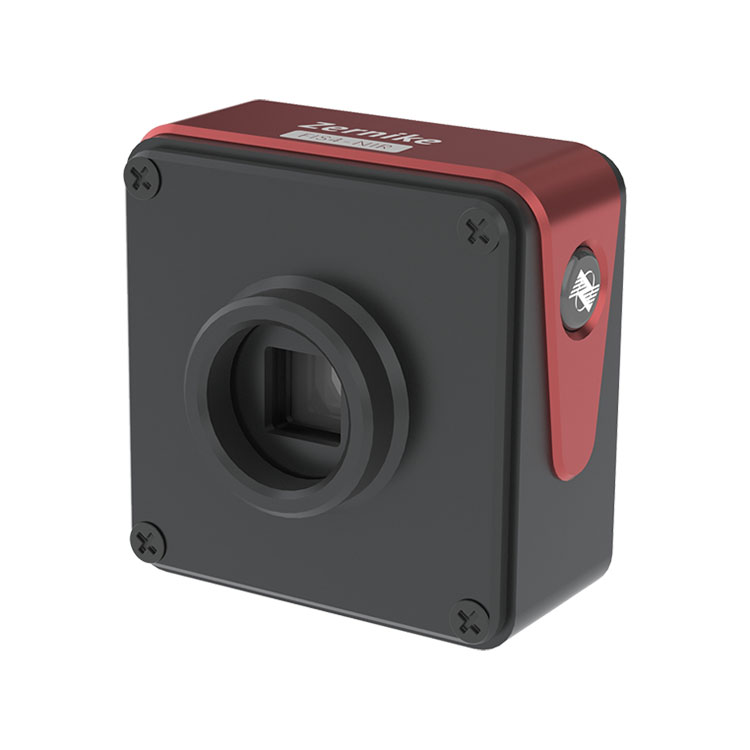

Near-Infrared Wavefront Analyzer som kombinerar den patenterade tekniken för slumpmässig kodad fyrvågsdiffraktion med en infraröd kamera gör att interferensmätning kan utföras av vanliga bildsystem. Den har en exceptionellt hög nivå av vibrationsmotstånd och stabilitet, vilket möjliggör precisionsmätning på nanometernivå utan behov av vibrationsisolering. Den är lämplig för att mäta den interna gitterfördelningen av material, såväl som för vågfrontsmätningar av metasytor och hyperlinser.
Produktnamn |
Nära-infraröd vågfrontsanalysator |
Våglängdsområde |
900nm~1200nm |
Målstorlek |
13,3 mm×13,3 mm |
Optisk upplösning |
26 μm |
Samplingsupplösning |
512×512(262144pixel) |
Fasupplösning |
<2nmRMS |
Absolut noggrannhet |
15nmRMS |
Dynamiskt omfång |
270 μm (256 min) |
Samplingshastighet |
45 fps |
Bearbetningshastighet i realtid |
10Hz (full upplösning) |
Gränssnittstyp |
USB3.0 |
Dimensionera |
70 mm×46,5 mm×68,5 mm |
Vikt |
ca 240g |
◆Bredspektrum 900nm ~ 1200nm band
◆2nm RMS högfasupplösning
◆Ultrahög upplösning på 512×512 (262144) faspunkter
◆Självstörning av ljus med en kanal, inget referensljus krävs
◆ Stort dynamiskt område upp till 270 μm
◆ Extremt stark antivibrationsprestanda, inget behov av optisk vibrationsisolering
◆ Precis som bildbehandling, enkel och snabb konstruktion av optisk väg
◆ Stöder kollimerade strålar och stora NA konvergerade strålar
Denna BOJIONG nära-infraröda vågfrontsanalysator används vid mätning av optisk systemaberration, optisk systemkalibrering, mätning av materialintern gitterfördelning, hypersurface, hyperlensvågfrontmätning
Exempel på aberrationsmätning av optiskt system |
Provmätning av gitterfördelning inuti ett material |
Exempel på mätning av optiska systemkalibrering |
Exempel på vågfrontsmätning av metasyta |
Exempel på vågfrontsmätning av hyperlins |
|
BOJIONG Near-Infrared Wavefront Analyzer utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, kombinerar den diffraktion och interferens för att uppnå en vanlig fyrvågs tvärgående skjuvinterferens, med överlägsen detektionskänslighet och anti- vibrationsprestanda och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
FIS4 Tekniska parametrar för varje produktserie |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 KLOCKA |
FIS4-HS |
FIS4-cell |
FIS4-NIR |
Våglängdsområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Målstorlek mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Optisk upplösning |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Bildpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fasutgångsupplösning |
512×512 (262144 pixlar) |
300×300(90000 pixlar) |
512×512(262144pixel) |
420×420(176400 pixlar) |
300×300(90000 pixlar) |
512×512(262144pixel) |
Fasupplösning |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
10 nmRMS |
15nmRMS |
10 nmRMS |
10 nmRMS |
15nmRMS |
Dynamiskt omfång |
90 μm (256min) |
110 μm (150min) |
162 μm (256min) |
132 μm (210min) |
110 μm (150min) |
270 μm (256min) |
Samplingshastighet |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Bearbetningshastighet i realtid |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) Stöder fördröjd batchbearbetning |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
Gränssnittstyp |
USB3.0 |
HACKA |
USB3.0 |
HACKA |
HACKA |
USB3.0 |
Externt gränssnitt |
- |
- |
- |
- |
C-port |
- |
Storlek mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
vikt |
ca 240g |
ca 120g |
ca 240g |
ca 120g |
ca 120g |
ca 240g |
