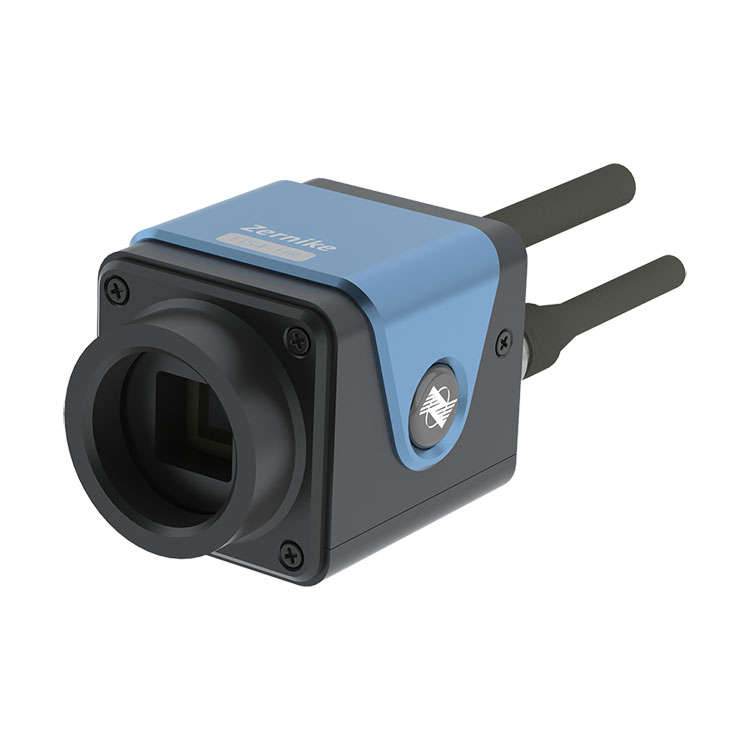

High Resolution Wavefront Analyzer använder patenterad slumpmässig kodad fyrvågsdiffraktionsteknik, vilket gör att sensorn kan uppnå självstörning i en enda uppmätt vågfront och att producera interferens vid det bakre bildplanets position utan behov av komplexa fasskiftningstekniker. Tack vare sin enkla hantering, ultrahöga vibrationsmotstånd och stabilitet ger BOJIONGs analysator en idealisk mätlösning för vågfrontsavkänning, som levererar precisionsmätningar på nanometernivå utan behov av vibrationsisolering, vilket avsevärt förbättrar mätningseffektiviteten och noggrannheten.
Vi kommer alltid att följa principen om "kvalitet först, kunden först", och vi välkomnar kunderna att besöka oss för konsultation.
Produktnamn |
Högupplöst Wavefront Analyzer |
Våglängdsområde |
400nm~1100nm |
Målstorlek |
7,07 mm×7,07 mm |
Optisk upplösning |
23,6 μm |
Bildpixel |
2048×2048 |
Fasutgångsupplösning |
300×300(90000 pixlar) |
Fasupplösning |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
Dynamiskt omfång |
110 μm (150 lm) |
Samplingshastighet |
24 fps |
Bearbetningshastighet i realtid |
10Hz (vid full upplösning) |
Gränssnittstyp |
HACKA |
Dimensionera |
56,5 mm×43 mm×41,5 mm |
Vikt |
ca 120g |
◆Bredspektrum 400nm~1100nm band
◆Hög upplösning på 300×300 (90000) faspunkter
◆ultra högt vibrationsmotstånd, inget behov av optisk vibrationsisolering
◆Självstörande ljus med en kanal, ingen referensspegel krävs
◆2nm RMS högfasupplösning
◆ Uppnå enkel och snabb konstruktion av störljusvägar
◆ Stöder kollimerade strålar och stora NA konvergerade strålar
Denna BOJIONG högupplösta vågfrontsanalysator som används i laserstrålevågfrontsdetektion, adaptiv optik, ytformsmätning, optisk systemkalibrering, optisk fönsterdetektering, optiskt plan, mätning av sfärisk ytform, detektering av ytjämnhet
laserstrålevågfrontdetektering |
Optisk mätning av plan ytform |
Optisk sfärisk ytformmätning |
Aberrationsmätning av optiska system |
Optisk fönsterdetektering |
Mätning av gallerfördelning inuti materialet |
Adaptiv optik - vågfrontsdetekteringssvar i Zernike-läge |
|
BOJIONG High Resolution Wavefront Analyzer utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, kombinerar den diffraktion och interferens för att uppnå en vanlig fyrvågs tvärgående skjuvinterferens, med överlägsen detekteringskänslighet och antivibration prestanda och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
FIS4 Tekniska parametrar för varje produktserie |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 KLOCKA |
FIS4-HS |
FIS4-cell |
FIS4-NIR |
Våglängdsområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Målstorlek mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Optisk upplösning |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Bildpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fasutgångsupplösning |
512×512 (262144 pixlar) |
300×300(90000 pixlar) |
512×512(262144pixel) |
420×420(176400 pixlar) |
300×300(90000 pixlar) |
512×512(262144pixel) |
Fasupplösning |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
10 nmRMS |
15nmRMS |
10 nmRMS |
10 nmRMS |
15nmRMS |
Dynamiskt omfång |
90 μm (256min) |
110 μm (150min) |
162 μm (256min) |
132 μm (210min) |
110 μm (150min) |
270 μm (256min) |
Samplingshastighet |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Bearbetningshastighet i realtid |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) Stöder fördröjd batchbearbetning |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
Gränssnittstyp |
USB3.0 |
HACKA |
USB3.0 |
HACKA |
HACKA |
USB3.0 |
Externt gränssnitt |
- |
- |
- |
- |
C-port |
- |
Storlek mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
vikt |
ca 240g |
ca 120g |
ca 240g |
ca 120g |
ca 120g |
ca 240g |
