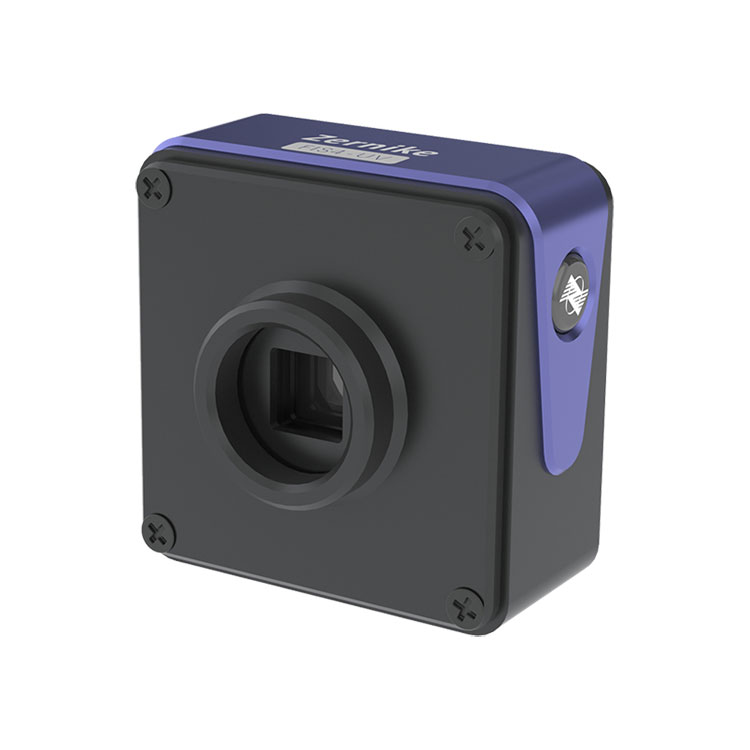

Denna ultravioletta vågfrontsanalysator, med en upplösning på 512×512 pixlar (262 144 faspunkter), kan utföra interferensmätningar i det bakre fokalplanet. Tekniken kräver en låg koherensnivå från ljuskällan och eliminerar behovet av fasförskjutning. Med det ultravioletta avbildningssystemet kan enheten uppnå vågfrontsmätning i realtid. Den har exceptionellt vibrationsmotstånd och stabilitet, vilket möjliggör mätnoggrannhet på nanometernivå utan behov av anordningar för vibrationsisolering.
|
Produktnamn |
Ultraviolett vågfrontsanalysator |
|
Våglängdsområde |
200nm~450nm |
|
Målstorlek |
13,3 mm×13,3 mm |
|
Optisk upplösning |
26 μm |
|
Samplingsupplösning |
512×512（262144 pixlar） |
|
Fasupplösning |
＜2nmRMS |
|
Absolut noggrannhet |
10 nmRMS |
|
Dynamiskt omfång |
90 μm (256 min) |
|
Samplingshastighet |
32 fps |
|
Bearbetningshastighet i realtid |
10Hz (full upplösning) |
|
Gränssnittstyp |
USB3.0 |
|
Dimensionera |
70 mm×46,5 mm×68,5 mm |
|
Vikt |
ca 240g |
◆2nm RMS högfasupplösning
◆UV-spektrum 200nm~450nm band
◆Ultrahög upplösning på 512×512 (262144) faspunkter
◆Självstörning av ljus med en kanal, inget referensljus krävs
◆ Extremt stark antivibrationsprestanda, inget behov av optisk vibrationsisolering
◆ Precis som bildbehandling, enkel och snabb konstruktion av optisk väg
◆Stöder kollimerade strålar och icke-kollimerade strålar med hög NA
Denna BOJIONG Ultraviolet Wavefront Analyzer används för mätning av optisk systemaberration, optisk systemkalibrering, mätning av platt (wafer) ytform, optisk sfärisk ytformmätning, etc.
|
Detektering av laserstrålevågfront |
Vågfrontsdetekteringssvar av adaptiv optik Zernike-läge |
|
Exempel på aberrationsmätning av optiskt system |
Exempel på mätning av optiska systemkalibrering |
|
Exempel på råhetsmätning av skivan |
Mikroetsningsmorfologimätning - defektprov 1 # -114 linjer |
BOJIONG Ultraviolet Wavefront Analyzer utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, kombinerar den diffraktion och interferens för att uppnå en vanlig fyrvågs tvärgående skjuvinterferens, med överlägsen detektionskänslighet och antivibrationsprestanda , och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
|
FIS4 Tekniska parametrar för varje produktserie |
||||||
|
|
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 KLOCKA |
FIS4-HS |
FIS4-cell |
FIS4-NIR |
|
Våglängdsområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
|
Målstorlek mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Optisk upplösning |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Bildpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fasutgångsupplösning |
512×512 （262144 pixlar） |
300×300（90000 pixlar） |
512×512（262144 pixlar） |
420×420（176400 pixlar） |
300×300（90000 pixlar） |
512×512（262144 pixlar） |
|
Fasupplösning |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absolut noggrannhet |
10 nmRMS |
10 nmRMS |
15nmRMS |
10 nmRMS |
10 nmRMS |
15nmRMS |
|
Dynamiskt omfång |
90 μm （256min） |
110 μm （150min） |
162 μm （256min） |
132 μm （210min） |
110 μm （150min） |
270 μm （256min） |
|
Samplingshastighet |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Bearbetningshastighet i realtid |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) Stöder fördröjd batchbearbetning |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
|
Gränssnittstyp |
USB3.0 |
HACKA |
USB3.0 |
HACKA |
HACKA |
USB3.0 |
|
Externt gränssnitt |
- |
- |
- |
- |
C-port |
- |
|
Storlek mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
vikt |
ca 240 g |
ca 120g |
ca 240 g |
ca 120g |
ca 120g |
ca 240 g |
