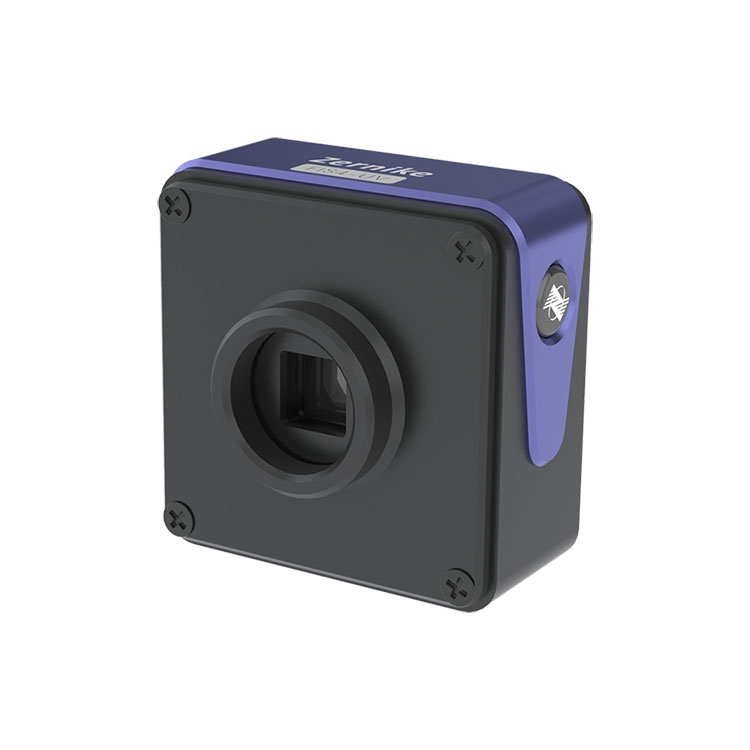

Ultraviolett fyra-vågs interferometrisk sensor

BOJIONG Optoelectronics har alltid varit dedikerad till teknik för detektering av vågfrontsstörningar och introducerar nu en ny generation av ultravioletta fyra-vågs interferometriska sensorer, som tillhandahåller utmärkta lösningar för universitet och forskningsinstitut. Våra produkter och tjänster används i stor utsträckning inom optisk tillverkning, flyg-, biomedicinsk och energiforskning, vilket hjälper kunder att utföra exakta mätningar och analyser av optisk prestanda för att förbättra produktkvaliteten och produktionseffektiviteten. Under de senaste åren har vi kontinuerligt utökat vår produktionsskala, stärkt vår tekniska kapacitet och etablerat en omfattande företagsdriftsmekanism. BOJIONG inbjuder uppriktigt kunder från både inhemska och internationella marknader att samarbeta med oss för att uppnå briljans tillsammans.

Skicka förfrågan

Produktbeskrivning

Den ultravioletta fyrvågiga interferometriska sensorn inkorporerar vår egenutvecklade teknologi för randomiserad kodande fyrvågsdiffraktion, vilket möjliggör interferens i det bakre fokalplanet med minimala krav på ljuskällans koherens, vilket eliminerar behovet av fasförskjutning. Genom det ultravioletta avbildningssystemet är sensorn kapabel till vågfrontsmätning i realtid, uppvisar utmärkt vibrationsmotstånd och stabilitet, och kan uppnå precisionsmätningar på nanometernivå även utan användning av vibrationsisolering. BOJIONG Optoelectronics är redo att omdefiniera standarderna för optisk prestandamätning och analys, vilket leder branschen in i en ny era av precision och effektivitet.

Varuspecifikation

Produktnamn	Ultraviolett fyra-vågs interferometrisk sensor
Våglängdsområde	200nm~450nm
Målstorlek	13,3 mm×13,3 mm
Optisk upplösning	26 μm
Samplingsupplösning	512×512（262144 pixlar）
Fasupplösning	＜2nmRMS
Absolut noggrannhet	10 nmRMS
Dynamiskt omfång	90 μm (256 min)
Samplingshastighet	32 fps
Bearbetningshastighet i realtid	10Hz (full upplösning)
Gränssnittstyp	USB3.0
Dimensionera	70 mm×46,5 mm×68,5 mm
Vikt	ca 240g

Funktion hos BOJIONG Ultraviolett fyra-vågs interferometrisk sensor

◆UV-spektrum 200nm~450nm band

◆Ultrahög upplösning på 512×512 (262144) faspunkter

◆Självstörning av ljus med en kanal, inget referensljus krävs

◆2nm RMS högfasupplösning

◆ Extremt stark antivibrationsprestanda, inget behov av optisk vibrationsisolering

◆ Precis som bildbehandling, enkel och snabb konstruktion av optisk väg

◆Stöder kollimerade strålar och icke-kollimerade strålar med hög NA

Applicering av BOJIONG Ultraviolett fyra-vågs interferometrisk sensor

Denna BOJIONG ultravioletta fyra-vågs interferometriska sensor som används för mätning av optisk systemaberration, optisk systemkalibrering, mätning av platt (wafer) ytform, optisk sfärisk ytformmätning, etc.

Detektering av laserstrålevågfront

Vågfrontsdetekteringssvar av adaptiv optik Zernike-läge

Exempel på aberrationsmätning av optiskt system

Exempel på mätning av optiska systemkalibrering

Exempel på råhetsmätning av skivan

Mikroetsningsmorfologimätning - defektprov 1 # -114 linjer

BOJIONG Ultraviolett fyra-vågs interferometrisk sensor detaljer

BOJIONG Ultraviolet Four-wave Interferometric Sensor utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, kombinerar den diffraktion och interferens för att uppnå en vanlig fyrvågs tvärgående skjuvinterferens, med överlägsen detektionskänslighet och anti -vibrationsprestanda, och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor. Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.

FIS4 Tekniska parametrar för varje produktserie

Produkt	FIS4-UV	FIS4-HR	FIS4 KLOCKA	FIS4-HS	FIS4-cell	FIS4-NIR
Våglängdsområde	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
Målstorlek mm²	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Optisk upplösning	26 μm	23,6 μm	26 μm	24,4 μm	23,6 μm	26 μm
Bildpixel	-	2048×2048	-	-	2048×2048	-
Fasutgångsupplösning	512×512 （262144 pixlar）	300×300（90000 pixlar）	512×512（262144 pixlar）	420×420（176400 pixlar）	300×300（90000 pixlar）	512×512（262144 pixlar）
Fasupplösning	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Absolut noggrannhet	10 nmRMS	10 nmRMS	15nmRMS	10 nmRMS	10 nmRMS	15nmRMS
Dynamiskt omfång	90 μm （256min）	110 μm （150min）	162 μm （256min）	132 μm （210min）	110 μm （150min）	270 μm （256min）
Samplingshastighet	32 fps	24 fps	45 fps	107 fps	24 fps	45 fps
Bearbetningshastighet i realtid	10 Hz (Full upplösning)	10 Hz (Full upplösning)	10 Hz (Full upplösning)	10 Hz (Full upplösning) Stöder fördröjd batchbearbetning	10 Hz (Full upplösning)	10 Hz (Full upplösning)
Gränssnittstyp	USB3.0	HACKA	USB3.0	HACKA	HACKA	USB3.0
Externt gränssnitt	-	-	-	-	C-port	-
Storlek mm²	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
vikt	ca 240g	ca 120g	ca 240g	ca 120g	ca 120g	ca 240g
