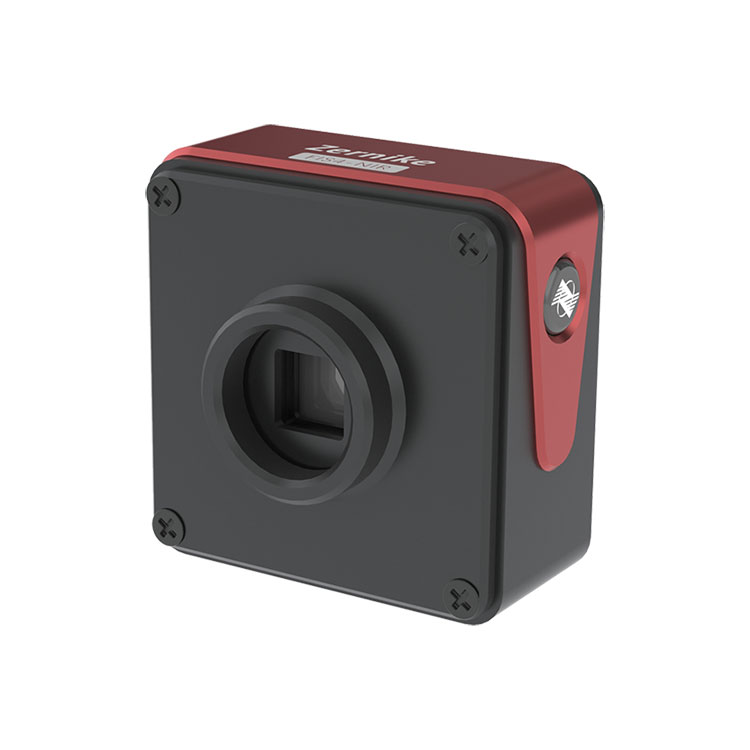

Den höga upplösningen och det breda våglängdsintervallet hos BOJIONG nära-infraröda fyra-vågs interferometriska sensor gör den till ett idealiskt val för vetenskaplig forskning och industriella tillämpningar, särskilt i situationer som kräver exakt mätning och analys. Sensorn kan mäta vågfronter med hög precision inom våglängdsområdet 900nm till 1200nm, med en upplösning på 512×512 pixlar (totalt 262 144 faspunkter). Dess design tar hänsyn till behovet av antivibration och stabilitet i praktiska tillämpningar, vilket möjliggör högprecisionsmätningar utan behov av komplex miljökontroll. Detta förenklar driftprocessen avsevärt och förbättrar mätningseffektiviteten.
produktnamn |
Nära-infraröd fyra-vågs interferometrisk sensor |
Våglängdsområde |
900nm~1200nm |
Målstorlek |
13,3 mm×13,3 mm |
Optisk upplösning |
26 μm |
Samplingsupplösning |
512×512(262144pixel) |
Fasupplösning |
<2nmRMS |
Absolut noggrannhet |
15nmRMS |
Dynamiskt omfång |
270 μm (256 min) |
Samplingshastighet |
45 fps |
Bearbetningshastighet i realtid |
10Hz (full upplösning) |
Gränssnittstyp |
USB3.0 |
Dimensionera |
70 mm×46,5 mm×68,5 mm |
Vikt |
ca 240g |
◆Ultrahög upplösning på 512×512 (262144) faspunkter
◆Bredspektrum 900nm ~ 1200nm band
◆Självstörning av ljus med en kanal, inget referensljus krävs
◆2nm RMS högfasupplösning
◆ Stort dynamiskt område upp till 270 μm
◆ Precis som bildbehandling, enkel och snabb konstruktion av optisk väg
◆ Extremt stark antivibrationsprestanda, inget behov av optisk vibrationsisolering
◆ Stöder kollimerade strålar och stora NA konvergerade strålar
Denna BOJIONG nära-infraröda fyra-vågs interferometriska sensor som används i optisk systemaberrationsmätning, optisk systemkalibrering, materialintern gitterfördelningsmätning, hypersurface, hyperlensvågfrontmätning
Exempel på aberrationsmätning av optiskt system |
Provmätning av gitterfördelning inuti ett material |
Exempel på mätning av optiska systemkalibrering |
Exempel på vågfrontsmätning av metasyta
|
Exempel på vågfrontsmätning av hyperlins
|
|
BOJIONG högupplöst fyra-vågs interferometrisk sensor utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, den kombinerar diffraktion och interferens för att uppnå en vanlig fyrvågs transversell skjuvinterferens, med överlägsen detektionskänslighet och antivibrationsprestanda och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor.
Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
FIS4 Tekniska parametrar för varje produktserie |
||||||
|
|
|
|
|
|
|
Produkt |

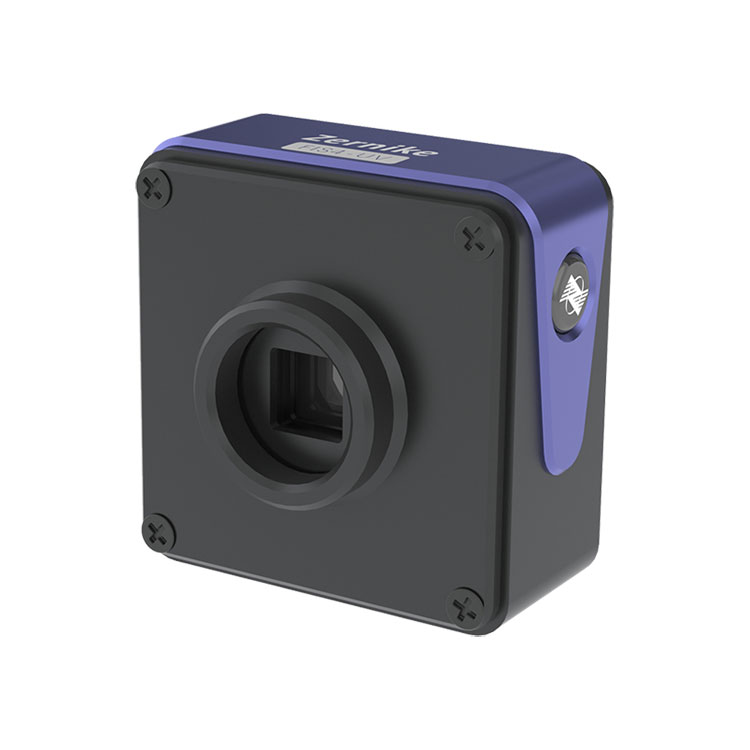

FIS4-UV |
FIS4-HR |
FIS4 KLOCKA |
FIS4-HS |
FIS4-cell |
FIS4-NIR |
Våglängdsområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Målstorlek mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Optisk upplösning |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Bildpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fasutgångsupplösning |
512×512 (262144 pixlar) |
300×300(90000 pixlar) |
512×512(262144pixel) |
420×420(176400 pixlar) |
300×300(90000 pixlar) |
512×512(262144pixel) |
Fasupplösning |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolut noggrannhet |
10 nmRMS |
10 nmRMS |
15nmRMS |
10 nmRMS |
10 nmRMS |
15nmRMS |
Dynamiskt omfång |
90 μm (256min) |
110 μm (150min) |
162 μm (256min) |
132 μm (210min) |
110 μm (150min) |
270 μm (256min) |
Samplingshastighet |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Bearbetningshastighet i realtid |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) Stöder fördröjd batchbearbetning |
10 Hz (Full upplösning) |
10 Hz (Full upplösning) |
Gränssnittstyp |
USB3.0 |
HACKA |
USB3.0 |
HACKA |
HACKA |
USB3.0 |
Externt gränssnitt |
- |
- |
- |
- |
C-port |
- |
Storlek mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
vikt |
ca 240 g |
ca 120g |
ca 240 g |
ca 120g |
ca 120g |
ca 240 g |
