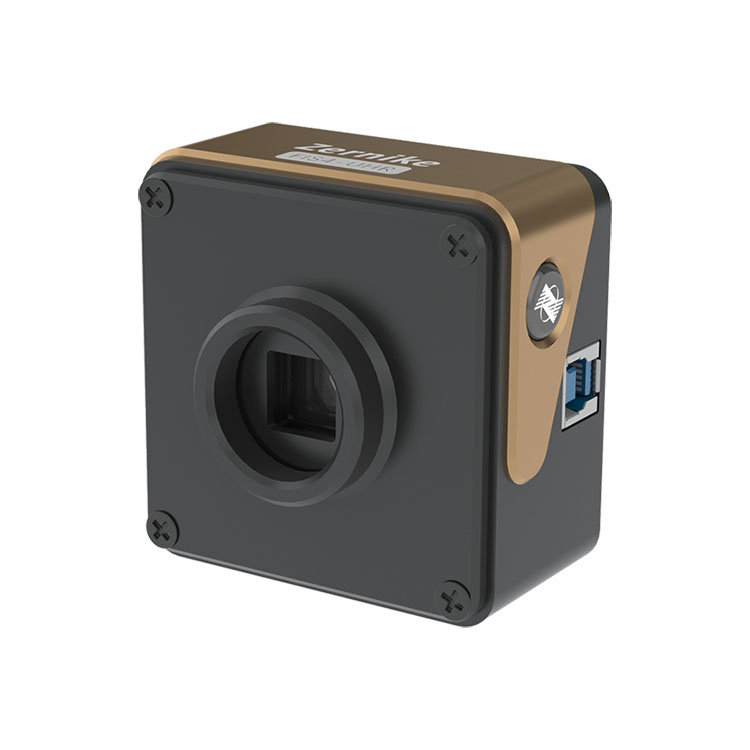

Ultra hög upplösning med fyra vågor interferometrisk sensor

Jämfört med traditionella Microlens Array Hartmann-sensorer erbjuder Bojiong Ultra High Definition fyrvågs interferometriska sensor inte bara mer faspunkter, vilket säkerställer hög upplösning och förmågan att avslöja detaljerade funktioner i mätningar, utan har också en bredare adaptiv bandbredd och ett större dynamiskt intervall, vilket gör det möjligt att möta ett brett utbud av mätbehov.

Den ultrahög definitionsupplösningen för Bojiong-sensorn når 512 × 512 (262,144 faspunkter), kompletterat med dess breda spektrala svar från 400 till 1100 nanometrar, vilket säkerställer hög noggrannhet och tillförlitlighet under olika optiska förhållanden. Dessutom stöder det visningen av 10 ramar med 3D-resultat i realtid i realtid, vilket ger användarna omedelbara, dynamiska mätresultat, vilket avsevärt förbättrar arbetseffektiviteten.

Ultrahög upplösning med fyra vågor interferometrisk sensorspecifikation ：

Funktion av ultralös högupplösta fyrvågs interferometriska sensor ：

◆ Bredspektrum 400nm ~ 1100nm band

◆ 2nm RMS Hög fasupplösning

◆ Ultrahög upplösning på 512 × 512 (262144) faspunkter

◆ Enkanalens ljus självstörning, inget referensljus krävs

◆ Ultrahög vibrationsmotstånd, inget behov av optisk vibrationsisolering

◆ Precis som avbildning, enkel och snabb optisk vägkonstruktion

◆ Stöder kollimerade balkar och stora NA -konvergerade balkar

Tillämpning av ultrahög upplösning med fyra vågor interferometrisk sensor ：

Thisbojiong Ultra High Resolution Four-Wave Interferometric Sensor som används i detektering av laserstråle-vågfront, adaptiv optik, mätning av ytform, optisk systemkalibrering, optisk fönsterdetektering, optiskt plan, sfärisk ytformsmätning, ytfågelsetektering.

Hög upplösning med fyra vågor interferometriska sensorinformation

Bojiong högupplösta fyrvågs interferometriska sensor utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, anta inhemsk patenterad teknik, denna sensor kombinerar skillnad och störningar för att uppnå fyra vågar tvärgående skjuvningsstörningar, vilket erbjuder superiordisk detekteringskänslighet och vibrationsmotstånd.

Den kan utföra realtid, höghastighetsdynamisk interferometri utan vibrationsisolering, med en realtidsmätningsramhastighet som överstiger 10 ramar. FIS4-sensorns mätområde täcker 200 nm till 15μm, med en ultrahög fasupplösning på 512 × 512 (260 000 faspunkter). Den har mätningsupprepning bättre än 1/1000λ (RMS) och en känslighet på 2nm.

Denna sensor är lämplig för laserstråle-kvalitetsanalys, plasmflödesdetektering, realtidsmätning av höghastighetsflödesfördelning, optisk systembildskvalitetsutvärdering, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
