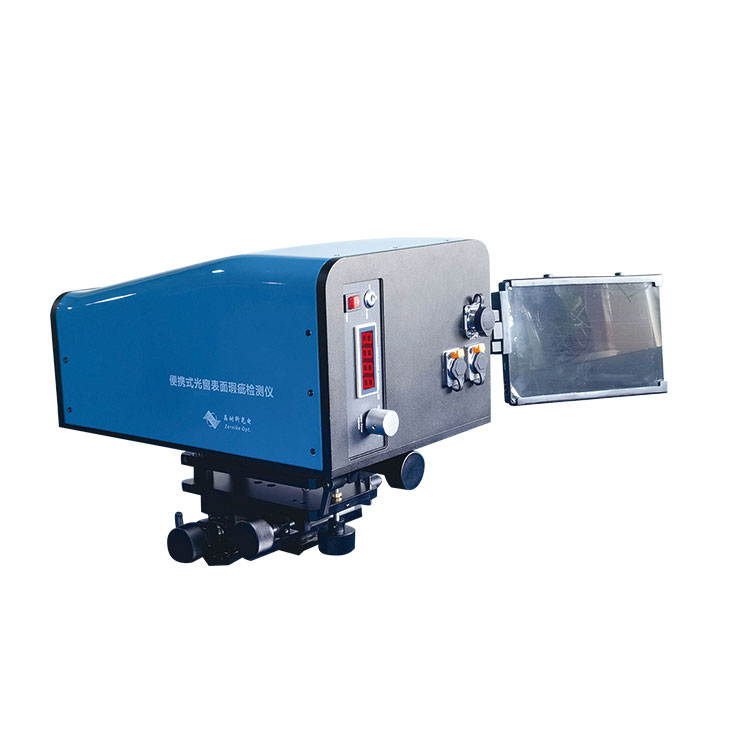

BOJIONGs bärbara 3D-mikromorfologidetektor har en bärbar stativdesign som möjliggör snabb installation och justering både inomhus och utomhus. Den kan uppnå grov- och finjusteringar på 120° i stigning och 360° i rotation, vilket säkerställer ett brett spektrum av applikationer och högprecisionsdetektering. Tekniken för skjuvdifferentialinterferometri gör att systemet har ett större dynamiskt detektionsområde, lämpligt för ett bredare spektrum av applikationer.
Bärbar 3D-mikromorfologidetektor adaptiv sensor FIS4-HR |
|
◆ Brett spektralområde (400nm~1100nm) ◆ Hög upplösning på 90 000 faspunkter ◆ 2nm RMS Hög fasupplösning |
Bärbar 3D-mikromorfologidetektor adaptiv sensor FIS4-UHR |
|
◆ Brett spektralområde (400nm~1100nm) ◆ Superhög upplösning med 262144 faspunkter ◆ 2nm RMS Hög fasupplösning |
◆Ingen referensyta, bra vibrationsmotstånd
◆ Utanför och på plats snabb layoutapplikationstestning
◆ Flervinklar grovjustering och finjustering, för att säkerställa ett stort urval av högprecisionsdetektion
◆Multiobjektiv linsbyte, stort synfält, hög upplösning
◆ Högkostnadsprestanda, kompakt struktur, enkel användning
◆Kraftfullt mjukvarupaket för bildbearbetning av digital vågfrontsrekonstruktion
BOJIONG Portable 3D Micro-morphology Detector är designad för noggrann installation, inställning och kvalitetssäkring av ljusfönster. Det är ett mångsidigt instrument för utvärdering av optiska komponenter med hög precision och erbjuder:
Avancerad detektering av ytdefektdimensioner, avgörande för att bibehålla integriteten och prestandan hos olika optiska element med hög precision.
En omfattande bedömning av komponentens ytråhet, tillsammans med visualiseringen av provets tredimensionella mikromorfologi, vilket stöder avancerad material- och ytanalys.
Det robusta interferometriska systemet med gemensam väg säkerställer tillförlitlig drift, med flexibiliteten att utföra onlineprovdetektering när det är monterat på ett stativ, lämpligt för olika miljöer.
Det fungerar som ett 3D-metallurgiskt mikroskop, som levererar detaljerad ytmikromönsteravbildning och analys för ett brett utbud av precisionsmaterial och komponenter, och fångar viktiga konturer och bilddata.
Standardlinjebredd 3D-mätning |
3D-mätning av ytans skrapdjup på ljusfönstret |

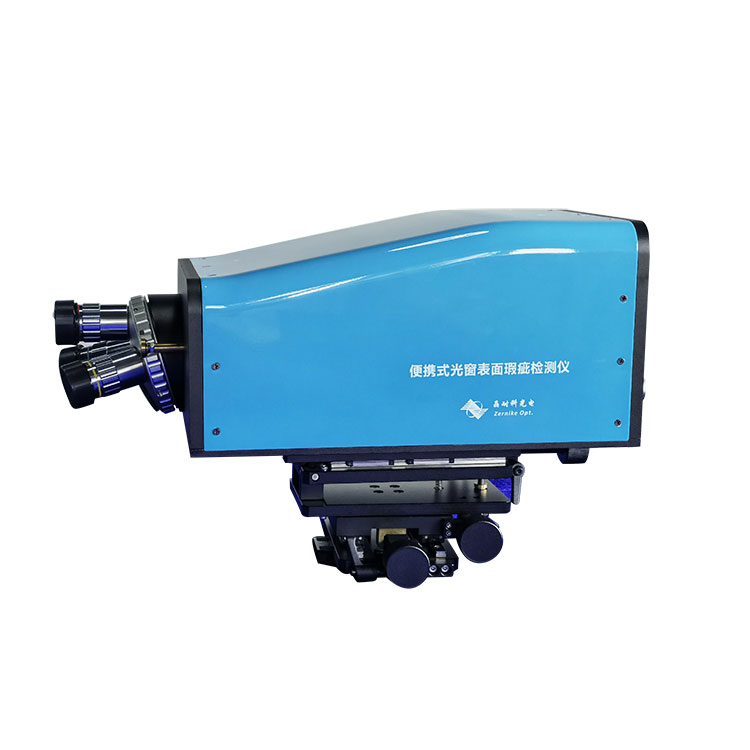

I BOJIONG Portable 3D Micro-morphology Detector-inspektion är detta inspektionssystem utrustat med en avancerad bildteknik med dubbla kameror. En högupplöst mikroskopisk lins är speciellt utformad för att identifiera repningsdefekter på ytan av optiska komponenter och för att utföra exakta mätningar av bredd, djup och ytjämnhet. Bildkameran har ett brett synfält, vilket möjliggör snabb identifiering och mätning av bredden på ytdefekter. Samtidigt kan en högprecisions digital vågfront interferometrisk sensor noggrant analysera djupet av repor i tre dimensioner. Systemet har också 3D-guidejustering längs XYZ-axlarna, såväl som stignings- och girjusteringsmöjligheter, vilket säkerställer exakt inriktning av målet med utrustningens optiska detekteringsaxel. Dessutom är systemet utformat för att monteras på ett stativ för att rymma olika detekteringsmål, inklusive ljusfönster med stor öppning och stora optiska element, och kan justeras för inspektion i vilken riktning som helst. Common-path interferometrisk teknologi som används ger utmärkt vibrationsmotstånd och extern störningsimmunitet, vilket gör den särskilt lämplig för exakt mätning och detektering i miljöer som verkstäder och utomhus. Ytformsdetekteringsinterferometern och mikrostrukturdetektionsprofilometern som utvecklats av vårt företag med denna interferometriska sensor har framgångsrikt tillämpats inom olika områden, med en detekteringsnoggrannhet som är jämförbar med den för Zygo-interferometrar.
