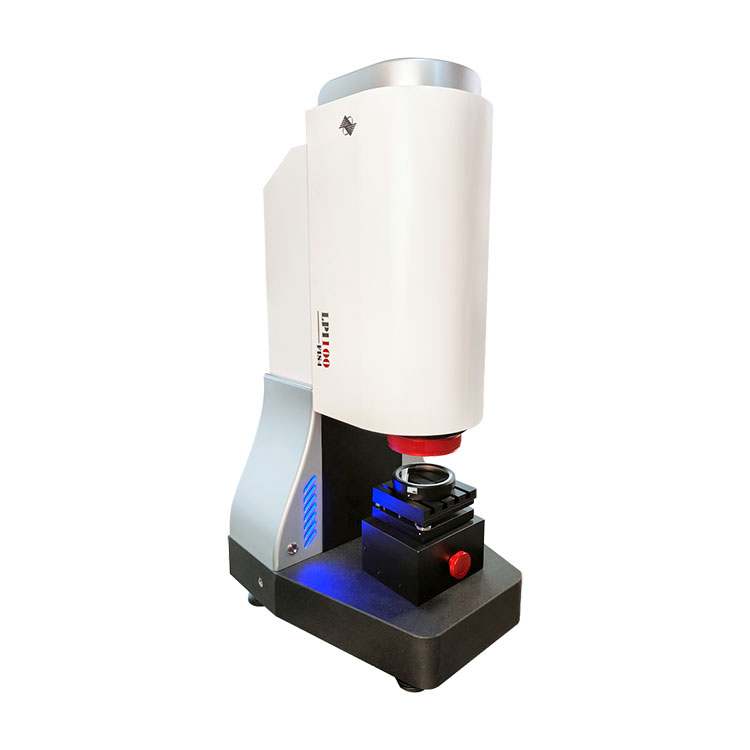

Den vertikala fyrvågiga dynamiska interferometern LPI-100, som kan utföra dynamiska mätningar i realtid med en hastighet på upp till 15 bilder per sekund, erhåller exakt ytforminformationen för plana optiska element inom en 100 mm bländare genom fyrvågsskjuvning med gemensam väg teknik och interferensmönsterdemodulering. Interferometern är användarvänlig, snabb att installera, pålitlig i drift och mycket exakt i mätningen. Det ger pålitligt datastöd för optiska bearbetningsföretag, akademiska institutioner, metrologiavdelningar, forskare i vetenskapliga organisationer och yrkesverksamma som skriver vetenskapliga artiklar, vilket gör det till ett ovärderligt verktyg i sitt arbete.
produktnamn |
Vertikal fyra-vågs dynamisk interferometer |
Inspektionsdiameter (mm) |
100*100 |
CCD-pixel |
2048*2048 |
Provtagningspunkt |
512*512 |
Våglängd (nm) |
632.8 |
Dynamiskt område (μm) |
100 |
Mätnoggrannhet PV-värde |
±15nm |
Precision RMS-värde (λ) |
≤1/30 min |
RMS-mätning repeterbarhet (λ) |
≤1/1000l |
Mätupplösning (nm) |
2 |
Realtidsvisning Bildhastighet (Hz) |
10 |
Sensor slumpmässig placering |
Bildbehandlingsserver |
Utrustad med bearbetningsprogram |
"Four Wave Front shear Wave front rekonstruktionsprogram" kan visa utgångsvågfronten i realtid: PV-värde, RMS-värde, POWER-värde |
Maskinvikt (KG) |
50 |
◆ Upp till 15 bildrutor av dynamisk realtidsmätning
◆2nm RMS Hög fasupplösning
◆ Superhög upplösning med 262144 faspunkter
◆Baserat på principen om gemensam kanal självstörning, behöver utrustningen ingen referensspegel och har ett starkt motstånd Interferensförmåga, i den vanliga fabriksmiljön kan också uppnå exakt detektering av plan yta
◆ Kan realisera dynamisk detektering i realtid, kan uppnå 15 bilder/sekund dynamisk detektering
◆Med oberoende immateriella rättigheter, kostnadseffektiv, enkel justering, kompakt struktur
Denna BOJIONG vertikala fyra-vågs dynamiska interferometer utrustad med FIS4 fyra-vågs interferometriska sensorer, den här enheten kan noggrant detektera formen på vanliga plana speglar. Det medföljande mjukvarubehandlingssystemet matar ut PV , RMS , och POWER-värden för ytan på den testade komponenten.
Standard inspektionsresultat för plan spegelyta |
Optiskt elementinterferensvågfront
|
Transmissionsvågfrontdetektering av safirkomponenter |
BOJIONG vertikala fyra-vågs dynamiska interferometer består av flera viktiga funktionella moduler, inklusive en belysningsljuskällasmodul, en sekundär strålexpansionsmodul, en bärarmodul, en punktfokuseringsmodul för provinriktning och en interferometrisk sensormodul för att detektera ytan formen på proverna.
Systemets ljuskällasmodul använder en helium-neongaslaser med en central våglängd på 632,8 nm, vilket ger en exakt och stabil ljuskälla för interferometern.
Den sekundära strålexpansionsmodulen är utformad för att öka strålens diameter till 100 mm, vilket säkerställer kompatibilitet med optiska komponenter med stor diameter som kräver inspektion.
Scendelen fungerar som plattform för att placera olika plana optiska komponenter som testas, såsom platta kristaller, enkelkastade wafers, fönsterchips och plana reflektorer. Scenen är utrustad med X- och Y-axelhandhjul för exakt kontroll av provets position, vilket säkerställer att ljusfläcken som emitteras av utrustningen helt täcker provets yta. Dessutom är två justeringsrattar integrerade i scenen för att finjustera lutningen på provet, och justera testplanet vinkelrätt mot den optiska axeln.
Bildsystemet har en dubbelkamerauppsättning. En kamera är en optisk bildkamera som bildar punktfokuseringsmodulen och hjälper till med inriktningen av provet. Genom att observera realtidspositionen för provets returpunkt kan provet justeras för att säkerställa mätningens noggrannhet. Den andra kameravägen är utrustad med FIS4 fyra-vågs interferometrisk sensor, som utgör den interferometriska sensormodulen för att detektera provets ytform. Genom att fånga interferometriska fransar med gemensam väg ger den tredimensionell feedback i realtid på testprovets yttopografi. Det dubbla kamerasystemet kan fungera samtidigt, vilket förbättrar effektiviteten och noggrannheten i mätprocessen.
◆Enheten är utrustad med specialiserad programvara designad för "Vertical Four-wave Dynamic Interferometer", som kan visa och mata ut 3D-bilder i realtid av det uppmätta optiska elementets yta, samt tillhandahålla PV-, RMS- och POWER-värden för uppmätt yta.
◆Dessutom har mjukvaran förmågan att exportera rå mätdata, erbjuder avgörande kvantitativt analysstöd för en mängd olika forskningsinsatser och gör det möjligt för användare att enkelt utföra efterföljande dataanalys och forskningsarbete.
