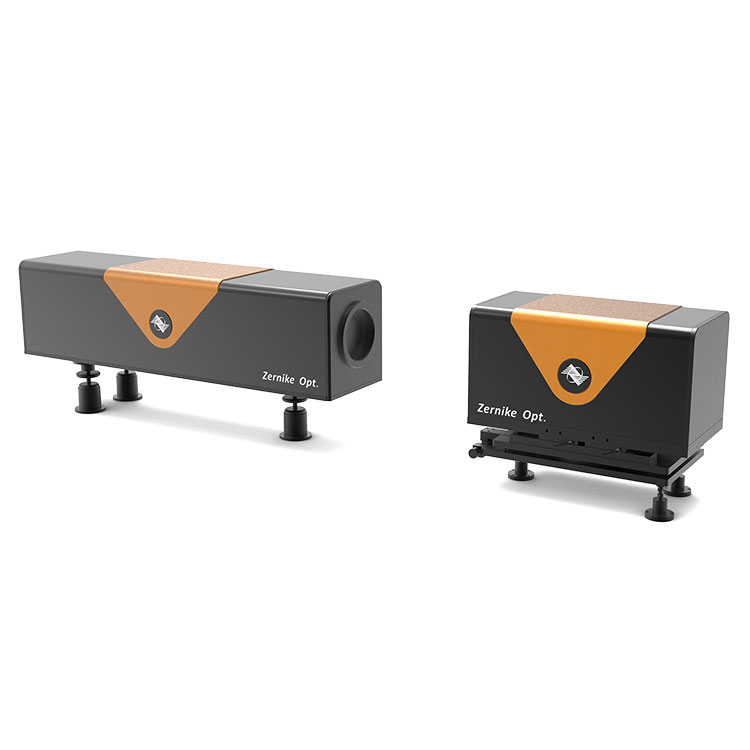

Transient Flow-field Interferometer

Lanseringen av BOJIONG Transient Flow-field Interferometer ger starkt tekniskt stöd för studier av fysiska fenomen, optimering av flygplansdesign, simulering och förutsägelse, förbättring av säkerhet och tillförlitlighet och förbättring av flygeffektivitet. Den är lämplig för en mängd olika provtagningskameror med speciella behov, fluorescensavbildningsteknik inom biologiområdet och randkameror och olika höghastighetskameror inom området för höghastighetsbildinsamling.

Dessutom projicerar vår oberoende utvecklade externa fyrvågsinterferenssensor (FIS4 External In, FIS4-EX1) det kodade gittret på användarens dedikerade kamera genom ett 4f-bildsystem, vilket uppnår extern åtkomstflexibilitet och effektivitet. Denna innovativa design utökar tillämpningsområdet för Transient Flow-field Interferometer ytterligare, vilket gör den till ett oumbärligt högprecisionsmätverktyg inom vetenskaplig forskning och industriella områden.

Varuspecifikation

Funktion hos BOJIONG Transient Flow-field Interferometer

【Anti-interferens】

Det höghastighetsflödesfälts optiska aberrationsvågfrontmätningssystemet använder ett modernt skjuvinterferenssystem för rumslig fasmodulering med gemensam väg, vars linjära bärare effektivt undertrycker extern miljöstörning.

【Digital detektering med hög upplösning och stor distorsion】

CCD-bildinsamlingssystemet har en upplösning på upp till 1280×1024 pixlar, vilket uppnår exakt digital detektering genom höghastighetsdataöverföring, lämplig för detektering med hög upplösning, höglinjär bärvåg och stor distorsion. Systemet ger vetenskapliga och detaljerade diagnostiska resultat för höghastighetsvågfronter.

【Höghastighetssignalupptagning】

Utrustad med en nära-infraröd DPSS-laser som kan arbeta kontinuerligt eller i pulsläge under transienta och integrerade tillstånd, vilket uppnår höghastighetssignalinsamling med en maximal bildhastighet på inte mindre än 450Hz. Utvecklad och utrustad med ett externt synkront signalinsamlingssystem för att säkerställa synkront insamling av signaler mellan fältmålet för variabelt flöde och höghastighetsdetektorn.

 Användning av BOJIONG Transient Flow-field Interferometer

Denna BOJIONGTransient Flow-field Interferometer Lämplig för sampling av kameror med olika speciella krav, olika tekniker för fluorescensbildteknik inom biologin och inom området för höghastighetsbildinsamling, används ofta bandkameror och olika höghastighetskameror.

BOJIONG Transient Flow-field Interferometer Detaljer

Professionell mjukvarumodul

◆Vänligt mjukvarugränssnitt inklusive 3D-topografidisplay, konturkartavisning, PV, RMS, POW och annan numerisk display

◆ Dynamisk insamlingsdisplay i realtid, lätt att dynamiskt observera 3D-vågformsförändringar

◆Mätområdet kan väljas fritt runt och kvadratiskt och kan fritt justeras efter val

◆Det kan mäta höjdvärdeskurvan och beräkna områdets grovhet och andra numeriska parametrar genom att dra i tråden

BOJIONG Transient Flow-field Interferometer utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University i Singapore, denna teknologi är patenterad i Kina och använder principerna för diffraktion och interferens för att uppnå avancerad fyrvågs lateral skjuvinterferometri. Den har utmärkt detekteringskänslighet och antivibrationsprestanda, vilket möjliggör dynamiska interferometriska mätningar i realtid och hög hastighet utan behov av vibrationsisolering, med en bildhastighet som överstiger 10 bilder per sekund.

FIS4-sensorn är känd för sin ultrahöga fasupplösning på 512×512 (når 260 000 faspunkter). Den har ett brett mätområde, från 200 nanometer till 15 mikrometer, med en mätkänslighet på upp till 2 nanometer, och en mätrepeterbarhet bättre än 1/1000λ (RMS). Dessa funktioner gör FIS4-sensorn allmänt användbar inom olika områden, inklusive laserstrålekvalitetsanalys, plasmaflödesfältdetektering, realtidsövervakning av höghastighetsflödesfältdistribution, bildkvalitetsbedömning av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
