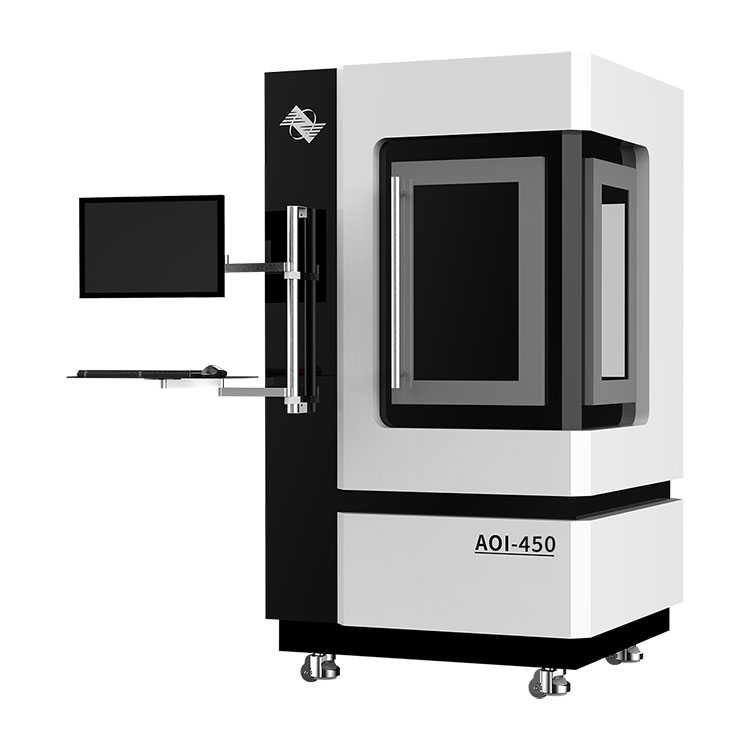

AOI450 Optisk komponentdetektor för ytdefekter kan inspektera optiska komponenter och optiska fönsterrutor. Den har en detekteringsupplösning på upp till 0,5 mikrometer och en maximal inspektionsöppning på 450 mm gånger 450 mm. Enheten kan automatiskt mata ut rapporter, med format som inkluderar U.S. Military Standard MIL-PRF-13830A/B och den internationella standarden ISO10110-7.
|
produktnamn |
AOI450 Optisk komponentdetektor för ytdefekter |
|
Maximal detekteringsstorlek |
450mmX450mm |
|
Detektionsupplösning |
0,5 μm |
|
Detektionsmetod |
Mörkt fält array scanning bildbehandling |
|
Utgångsrapporter |
Nationella standarder, amerikanska militära standarder och anpassade företagsrapporter. |
AOI450 Optisk komponentdetektor för ytdefekter använder maskinseendeteknologi för att uppnå automatisk, höghastighets- och högprecisionsdetektering av ytdefekter på optiska komponenter och optiska fönsterrutor, vilket effektivt löser problem med låg effektivitet och dålig noggrannhet vid visuell inspektion. Den högsta detekteringsupplösningen kan nå 0,5 mikrometer, och den maximala detekteringsöppningen kan vara så stor som 450 mm gånger 450 mm. Den avbildningsteknik som används inkluderar ringformig belysning och mikroscatter mörkfältsavbildning. Enheten kan automatiskt generera rapporter, med format som inkluderar U.S. Military Standard MIL-PRF-13830A/B och den internationella standarden ISO 10110-7.
Lämplig för kvalitetskontroll av ytdefekter i optiska komponenter, optiska fönsterwafers, silikonwafers, safirwafers, etc.
Poleringsfel: repor, gropar, flisor, bubblor, smuts etc.
Denna utrustning kan hantera följande typer av defekter:
Beläggningsdefekter: delaminering, skador på beläggningen, etc.
◆ Ringformad belysning med flera strålar
◆ Variabel förstoringsbild med alternativ för hög och låg förstoring
◆ Detektionsnoggrannhet på 0,5 μm
◆ Detektering av flera skivor av hela plattan
◆ Linjärmotor för snabb avbildning
◆ Utrustad med en FFU (Fan Filter Unit) för att säkerställa inre renhet
Ringformig avbildningsbelysning med flera strålar
Automatiskt zoommikroskop från 1X till 8X.
Justerbar snabbspänning för hela plattan.
2D-linjärmotorer med hög precision säkerställer noggrannheten vid snabb fotografering.
Militär standard kalkylblad
Visning av testresultat
Beläggningsyta repa.
Repor
Laserskada plats 1
Laserskadapunkt 2
Partikelpunkt i nanoskala
Fiber
Komponentavsvällning
skada på membranskiktet
|
AOI450 Optisk komponentdetektor för ytdefekter |
|
|
Artikel |
Beskrivning |
|
Modell |
AOI450 |
|
Utrustningsfunktion |
Kvantitativ defektdetektering för ultrasläta plana optiska komponenter på ytan och utmatning av elektroniska rapporter enligt detekteringsresultaten såsom U.S. Military Standard, National Standard och International Standard. |
|
Maximal detektionsstorlek |
450mmX450mm |
|
Detektionsprecision |
Låg förstoring 5μm, hög förstoring 0,5μm |
|
Fastspänningsmetod |
Hel plattklämning eller klämning i ett stycke, stödjande fyrkantig och rund styckeklämning. |
|
Utjämningsmetod |
Helt plåtmaterial assisterad automatisk fokusering, elektrisk utjämning. |
|
Avbildningsmetod |
Ringformig belysning, mörkfältsavbildning med mikrospridning, i enlighet med "Quantitative Detection Method for Surface Defects of Optical Components—Micro-scatter Dark Field Imaging Method" som beskrivs i den nationella standarden GB/T 41805-2022. |
|
Detektionsmetod |
Skanningssöm med låg förstoring, kvantifiering av positionering med hög förstoring. |
|
Skanningsmekanism |
2D linjärmotor, slaglängd 150 mm × 150 mm. |
|
Kameraparametrar |
Stor målkamera, 5 miljoner pixlar. |
|
Rapportformat |
Excel, Word-format, U.S. Military Standard, National Standard, International Standard eller statistisk företagsrapport. |
|
Industriell PC Config |
i7-processor, 32GB minne, 1T hårddisk, 6GB videominne. |
|
Utrustningsmått |
900 mm × 800 mm × 2000 mm (L × B × H) |
|
Kraftkällespänning |
220V ± 10 % |
