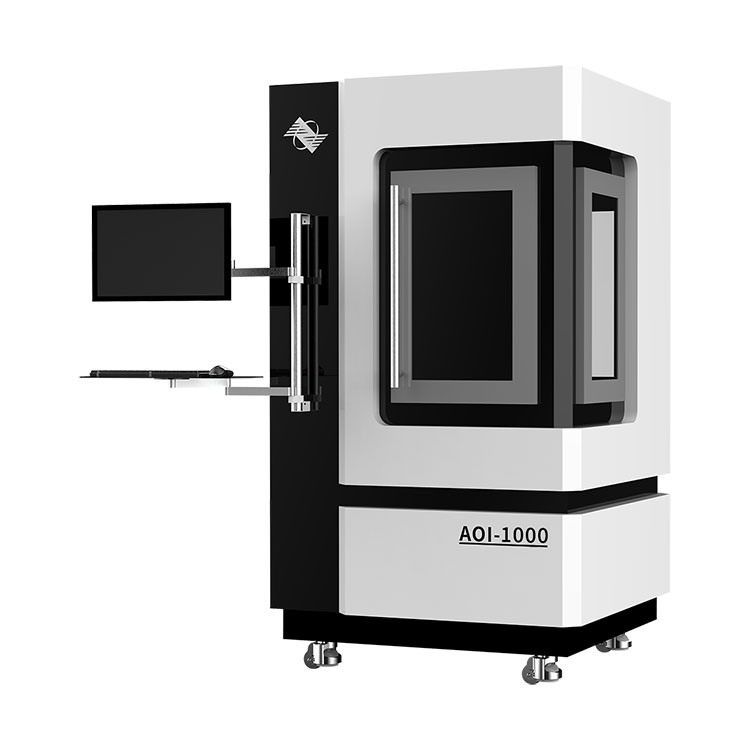

För stora testkomponenter som kiselskivor och safirskivor erbjuder AOI1000 Optical Component Surface Defect Detector en detekteringsupplösning på upp till 0,5 mikrometer och en maximal inspektionsöppning på 1000 mm gånger 600 mm. Enheten kan automatiskt generera rapporter, med rapportformat inklusive U.S. Military Standard MIL-PRF-13830A/B och den internationella standarden ISO 10110-7.
|
produktnamn |
AOI1000 Optisk komponentytdefektdetektor |
|
Maximal detekteringsstorlek |
1000mmX600mm |
|
Detektionsupplösning |
0,5 μm |
|
Detektionsmetod |
Mörkt fält array scanning bildbehandling |
|
Utgångsrapporter |
Nationella standarder, amerikanska militära standarder och anpassade företagsrapporter. |
AOI1000 Optisk komponentytdefektdetektor använder maskinseendeteknologi för att uppnå automatiserad, höghastighets- och högprecisionsdetektering av ytdefekter på komponenter som kiselskivor och safirskivor, vilket effektivt tar itu med problem med låg effektivitet och dålig noggrannhet vid visuell inspektion . Den högsta detekteringsupplösningen kan nå 0,5 mikrometer, och den maximala detekteringsöppningen kan vara så stor som 1000 mm gånger 600 mm. Bildtekniken inkluderar ringformig belysning och mörkt fält med mikrospridning. Enheten kan automatiskt generera rapporter i olika format, inklusive den amerikanska militärstandarden MIL-PRF-13830A/B och den internationella standarden ISO 10110-7.
Lämplig för kvalitetskontroll av ytdefekter i optiska komponenter, optiska fönsterwafers, silikonwafers, safirwafers, etc.
Beläggningsdefekter: delaminering, skador på beläggningen, etc.
Poleringsfel: repor, gropar, flisor, bubblor, smuts etc.
Denna utrustning kan hantera följande typer av defekter:
◆ Ringformad belysning med flera strålar
◆ Variabel förstoringsbild med alternativ för hög och låg förstoring
◆ Detektionsnoggrannhet på 0,5 μm
◆ Detektering av flera skivor av hela plattan
◆ Linjärmotor för snabb avbildning
◆ Utrustad med en FFU (Fan Filter Unit) för att säkerställa inre renhet
Ringformig avbildningsbelysning med flera strålar
Automatiskt zoommikroskop från 1X till 8X.
Justerbar snabbspänning för hela plattan.
2D-linjärmotorer med hög precision säkerställer noggrannheten vid snabb fotografering.
Militär standardkalkylblad
Visning av testresultat
Beläggningsyta repa.
Repor
Laserskada plats 1
Laserskadapunkt 2
Nanoskala partikelpunkt
Fiber
Komponentavsvällning
skada på membranskiktet
|
AOI450 Optisk komponentytdefektdetektorAOI1000 Optisk komponentytdefektdetektor |
|
|
Artikel |
Beskrivning |
|
Modell |
AOI1000 |
|
Utrustningsfunktion |
Kvantitativ defektdetektering för ultrasläta plana optiska komponenter på ytan och utmatning av elektroniska rapporter enligt detekteringsresultaten såsom U.S. Military Standard, National Standard och International Standard. |
|
Maximal detektionsstorlek |
1000mmX600mm |
|
Detektionsprecision |
Låg förstoring 5μm, hög förstoring 0,5μm |
|
Fastspänningsmetod |
Helplattklämning eller klämning i ett stycke, stödjande fyrkantig och rund styckeklämning. |
|
Utjämningsmetod |
Helt plåtmaterial assisterad automatisk fokusering, elektrisk utjämning. |
|
Avbildningsmetod |
Ringformig belysning, mörkfältsavbildning med mikrospridning, i enlighet med "Quantitative Detection Method for Surface Defects of Optical Components—Micro-scatter Dark Field Imaging Method" som beskrivs i den nationella standarden GB/T 41805-2022. |
|
Detektionsmetod |
Skanningssöm med låg förstoring, kvantifiering av positionering med hög förstoring. |
|
Skanningsmekanism |
2D linjärmotor, slaglängd 150 mm × 150 mm. |
|
Kameraparametrar |
Stor målkamera, 5 miljoner pixlar. |
|
Rapportformat |
Excel, Word-format, U.S. Military Standard, National Standard, International Standard eller statistisk företagsrapport. |
|
Industriell PC Config |
i7-processor, 32GB minne, 1T hårddisk, 6GB videominne. |
|
Utrustningsmått |
900 mm × 800 mm × 2000 mm (L × B × H) |
|
Kraftkällespänning |
220V ± 10 % |
