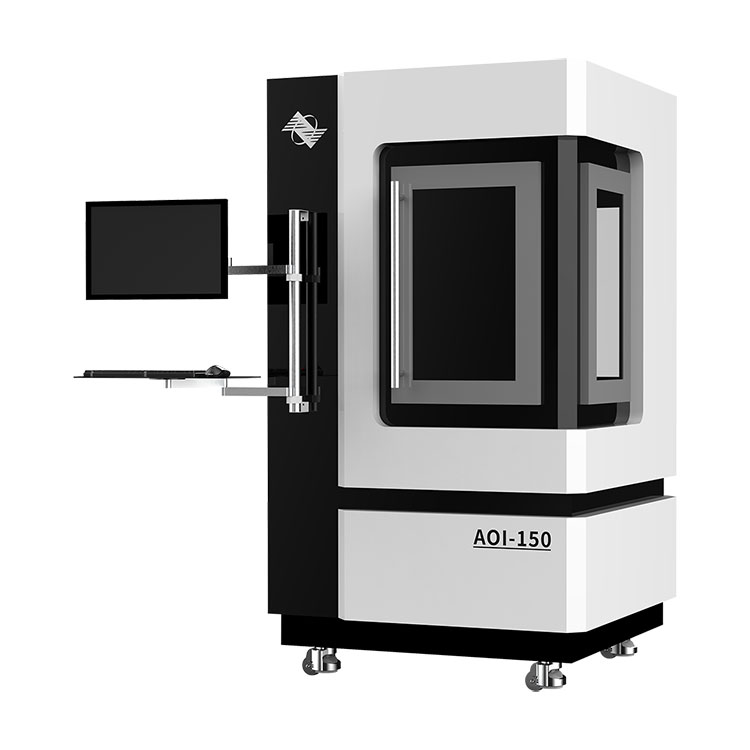

AOI150 Optisk komponent ytdefektdetektor

Som svar på behoven av uppgraderingar av företagsproduktionslinjeautomatisering har BOJIONG introducerat en ny maskinseendeprodukt AOI150 Optical Component Surface Defect Detector. Den här enheten är kapabel till automatisk, höghastighets- och högprecisionsdetektering av glasdefekter, vilket effektivt löser problemen med låg effektivitet och dålig noggrannhet i samband med manuell visuell inspektion. Den är lämplig för kvalitetskontroll av ytdefekter på mobiltelefonskärmar och bildskärmar. Eventuella förfrågningar och problem är välkommen att skicka e-post till oss så svarar vi dig snart.

Skicka förfrågan

Produktbeskrivning

AOI150 Optical Component Surface Defect Detector har en detekteringsupplösning på upp till 0,5 mikrometer och en maximal inspektionsöppning på 150 mm gånger 150 mm. Enheten kan automatiskt generera rapporter, med rapportformat som inkluderar den amerikanska militärstandarden MIL-PRF-13830A/B och den internationella standarden ISO10110-7.

Varuspecifikation:

produktnamn	Zer AOI150 Optisk komponentytdefektdetektor
Maximal detekteringsstorlek	150 mm x 150 mm
Detektionsupplösning	0,5 μm
Detektionsmetod	Mörkt fält array scanning bildbehandling
Utgångsrapporter	Nationella standarder, amerikanska militära standarder och anpassade företagsrapporter.

Funktion hos BOJIONG Zer AOI150 optisk komponentdetektor för ytdefekter

AOI150 Optical Component Surface Defect Detector använder maskinseendeteknologi för att uppnå automatisk, höghastighets- och högprecisionsdetektering av defekter på glas- och metallytor, vilket effektivt löser problemen med låg effektivitet och dålig noggrannhet vid visuell inspektion. Den högsta detekteringsupplösningen kan nå 0,5 μm, och den maximala detekteringsöppningen kan vara så stor som 150 mm gånger 150 mm. Avbildningen använder ringformig belysning och mörkt fält med mikrospridning. Enheten kan automatiskt mata ut rapporter, med rapportformat inklusive U.S. Military Standard MIL-PRF-13830A/B och den internationella standarden ISO 10110-7.

AOI150 Applikationsfält för optisk komponent för ytdefektdetektor

Lämplig för kvalitetskontroll av ytdefekter i optiska komponenter, optiska fönsterwafers, silikonwafers, safirwafers, etc.

Denna utrustning kan hantera följande typer av defekter:

Poleringsfel: repor, gropar, flisor, bubblor, smuts etc.

Beläggningsdefekter: delaminering, skador på beläggningen, etc.

◆ Ringformad belysning med flera strålar

◆ Variabel förstoringsbild med alternativ för hög och låg förstoring

◆ Detektionsnoggrannhet på 0,5 μm

◆ Detektering av flera skivor av hela plattan

◆ Linjärmotor för snabb avbildning

◆ Utrustad med en FFU (Fan Filter Unit) för att säkerställa inre renhet

Ringformig avbildningsbelysning med flera strålar

Automatiskt zoommikroskop från 1X till 8X.

Justerbar snabbspänning för hela plattan.

2D-linjärmotorer med hög precision säkerställer noggrannheten vid snabb fotografering.

AOI Intelligent Inspection Software

Militär standardkalkylblad

Visning av testresultat

Beläggningsyta repa.

Repor

Laserskada plats 1

Laserskadapunkt 2

Nanoskala partikelpunkt

Fiber

Komponentavsvällning

skada på membranskiktet

AOI150 Parameter för detektor för optisk komponentytadefekt

AOI150 Optisk komponent ytdefektdetektor
Artikel	Beskrivning
Modell	AOI150
Utrustningsfunktion	Kvantitativ defektdetektering för ultrasläta plana optiska komponenter på ytan och utmatning av elektroniska rapporter enligt detekteringsresultaten såsom U.S. Military Standard, National Standard och International Standard.
Maximal detektionsstorlek	150 mm × 150 mm
Detektionsprecision	Låg förstoring 5μm, hög förstoring 0,5μm
Fastspänningsmetod	Hel plattklämning eller klämning i ett stycke, stödjande fyrkantig och rund styckeklämning.
Utjämningsmetod	Helt plåtmaterial assisterad automatisk fokusering, elektrisk utjämning.
Avbildningsmetod	Ringformig belysning, mörkfältsavbildning med mikrospridning, i enlighet med "Quantitative Detection Method for Surface Defects of Optical Components—Micro-scatter Dark Field Imaging Method" som beskrivs i den nationella standarden GB/T 41805-2022.
Detektionsmetod	Skanningssöm med låg förstoring, kvantifiering av positionering med hög förstoring.
Skanningsmekanism	2D linjärmotor, slaglängd 150 mm × 150 mm.
Kameraparametrar	Stor målkamera, 5 miljoner pixlar.
Rapportformat	Excel, Word-format, U.S. Military Standard, National Standard, International Standard eller statistisk företagsrapport.
Industriell PC Config	i7-processor, 32GB minne, 1T hårddisk, 6GB videominne.
Utrustningsmått	900 mm × 800 mm × 2000 mm (L × B × H)
Kraftkällespänning	220V ± 10 %
