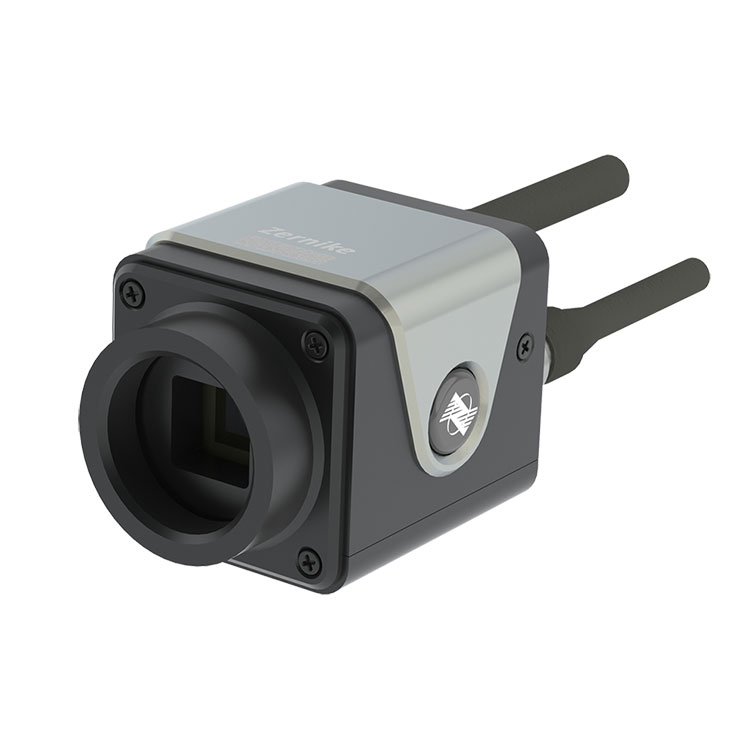

Ultrahöghastighets fyra-vågs interferometrisk sensor

Med en vågfrontsanalyshastighet i realtid på upp till 107 bilder per sekund överträffar BOJIONG Ultra High-Speed ​​Four-wave Interferometric Sensor vida kapaciteten hos traditionella interferometriska mättekniker, vilket gör den lämplig för snabba mätningar i dynamiska miljöer.

Dess spektrala svarsområde täcker 400 till 1100 nanometer, vilket gör att den kan anpassa sig till olika ljuskällor och förbättra dess tillämpbarhet i olika applikationsscenarier. Det har nu blivit ett oumbärligt verktyg inom höghastighetsindustriell inspektion, nationell försvarsteknologisk forskning och precisionsvetenskapliga forskningsområden.

Varuspecifikation:

Funktion hos BOJIONG ultrahöghastighets fyra-vågs interferometrisk sensor:

◆Ultrahög upplösning på 420×420 (176400) faspunkter

◆Samplingbildhastighet upp till 107 fps

◆Självstörning av ljus med en kanal, inget referensljus krävs

◆Bredspektrum 400nm~1100nm band

◆2nm RMS högfasupplösning

◆ Extremt stark antivibrationsprestanda, inget behov av optisk vibrationsisolering

◆ Precis som bildbehandling, enkel och snabb konstruktion av optisk väg

◆ Stöder kollimerade strålar och stora NA konvergerade strålar

 Användning av BOJIONG Ultra High-Speed ​​Fyr-vågs interferometrisk sensor:

Denna BOJIONG ultrahöghastighets fyra-vågs interferometriska sensor som används i råhetsdetektering av waferytor, kiselbaserad och glassubstrat mikromorfologimätning, aerodynamisk optik, höghastighetsflödesfält, gasplasmadensitetsmätning.

Högupplöst fyra-vågs interferometrisk sensor detaljer

BOJIONG högupplöst fyra-vågs interferometrisk sensor utvecklad av ett team av professorer från Zhejiang University och Nanyang Technological University of Singapore, med inhemsk patenterad teknologi, den kombinerar diffraktion och interferens för att uppnå en vanlig fyrvågs transversell skjuvinterferens, med överlägsen detektionskänslighet och antivibrationsprestanda och kan realisera dynamisk interferometri i realtid och hög hastighet utan vibrationsisolering. Realtidsmätningen visar en bildfrekvens på mer än 10 bildrutor.

Samtidigt har FIS4-sensorn en ultrahög fasupplösning på 512×512 (260 000 faspunkter), mätbandet täcker 200nm~15μm, mätkänsligheten når 2nm, och mätningsrepeterbarheten är bättre än 1/1000λ ( RMS). Den kan användas för laserstrålekvalitetsanalys, plasmaflödesfältdetektion, realtidsmätning av höghastighetsflödesfältdistribution, bildkvalitetsutvärdering av optiska system, mikroskopisk profilmätning och kvantitativ fasavbildning av biologiska celler.
